بین الحرمین شیراز

پنجشنبه, ۲۱ تیر ۱۳۹۷، ۰۸:۴۸ ق.ظ

طرح ها و تصاویر هوایی ناب


Image result for ‫نقشه شیراز حرم شاهچراغ‬‎


Image result for ‫نقشه شیراز حرم شاهچراغ‬‎


Image result for ‫نقشه شیراز حرم شاهچراغ‬‎

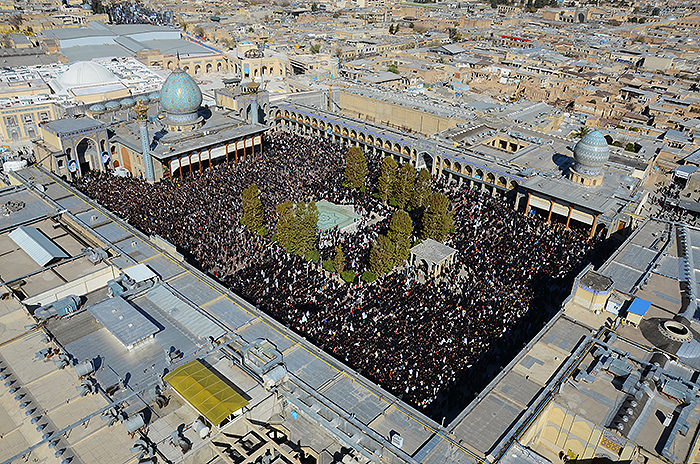

Image result for ‫تصویرخوایی درنما  شیراز حرم شاهچراغ‬‎

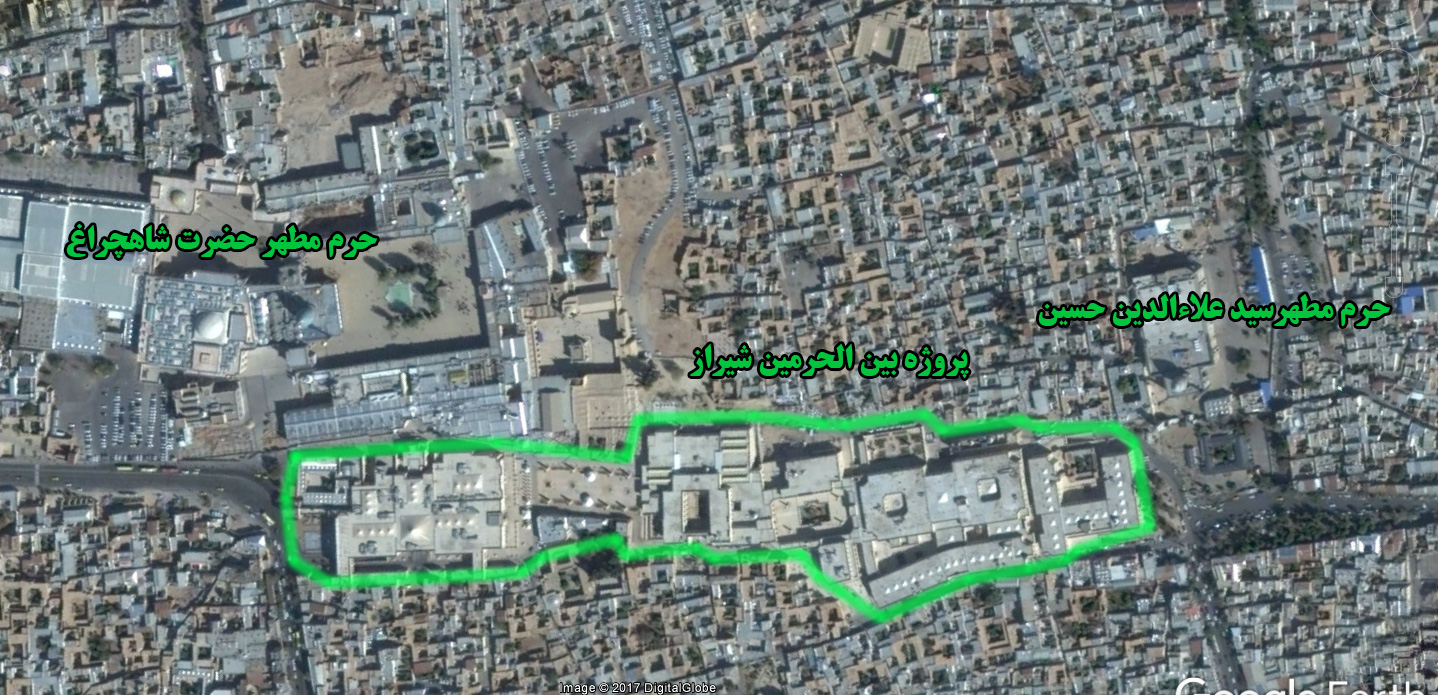

Image result for ‫نقشه بین الحرمین‬‎


Related image




Related image


Image result for ‫نقشه بین الحرمین شیراز‬‎


/////////////////////////////////////////////////////////


کارفرما: شرکت سرمایه گذاری بین المللی تواصل
تاریخ شروع پروژه: ۱۳۸۵/۰۵/۱۵
تاریخ پایان پروژه : ۱۳۹۰/۰۶/۳۱

خلاصه موضوع پروژه:
– انجام کلیه عــملیات ساختمانی و تأسیساتی از مرحله گودبرداری تا کـلید تـحویل ۳۲۰۰۰ مترمربع مجموعه تجــاری بین الحرمین شامل : ۳۵۰ واحد تجاری، مسجد، پارکینگ، انباری های تجاری و تأسیسات مرتبط با آنها
بصورت مدیریت طرح.
-طراحی و نظارت بر اجرای عملیات ساختمانی.

boh 1.
boh 2

آخرین وضعیت پروژه:
زون ۱ در تاریخ ۱۳۹۰/۰۶/۳۱ به اتمام رسید. خلاصه مدیریت، طراحی و نظارت بر اجرای عملیات انجام شده به شرح زیر می باشد:
– طراحی و اجرای عملیات بهسازی خاک، زهکـشی و تثبیت جداره های گود شامل گودبرداری، لجن برداری، مخلوط ریزی و سنگ لاشه چینی در لایه های متعدد و کوبیدن آنها به ارتفاع ۲ متر، اجرای مخلوط سمنته، بلوکاژ و بکفیل، نصب لوله بتنی قطر ۵۰۰ برای زهکشی و اجرای ژئونت و ژئوتکستایل دور لوله ها.
-طراحی و اجرای اسکلت بتنی شامل شمع های بتنی مسلح به قطر ۱ متر و عمق ۸ تا ۱۱ متر ،عایق ایزوگــام و لایـه حفاظــتی ۶و۳ سانتی متری پلی رول پشت دیوارهای حائل بتنی.
– سفت کاری شامل نصب و شات کریت دیوارهای ۳D و دیوارهای بتنی راسته طلا فروشی ها.
– طراحی و اجرای تأسیسات برقی و مکانیکی شامل چیلرهای جذبی، پله های برقی، آسانسورها، سیستم اعلام و اطفاء حریق، صوت مرکزی، تلویزیون مداربسته و …
-طراحی و اجرای نماسازی سنتی و نازک کاری مدرن درون مجتمع تجاری، نصب چادرهای وارداتی سقف ها ، محوطه سازی، آب نما و …

در ادامه آخرین وضعیت اجرایی زون ۱ پروژه بصورت تصویری نشان داده شده است؛

1.

Z1-P1020968

Z1-P1020929

Z1-P1020939

Z1-P1020974

Z1-P1020956

Z1-P1020993

parking

http://parsidco.com/new/wp/?p=151



////////////////////////////////////////////////////

کارفرما: سازمان تأمین اجتماعی نیروهای مسلح
مدیر طرح: شرکت سمت و سوی توسعه ایرانیان
تاریخ شروع پروژه: ۱۳۹۰/۰۶/۳۱
تاریخ پایان پروژه : ۱۳۹۵/۱۰/۱۹

خلاصه موضوع پروژه:
– طراحی، نظارت و کنترل پروژه کلیه عــملیات ساختمانی و تأسیساتی از مرحله گودبرداری تا کـلید تـحویل ۷۸۰۰۰ مترمربع مجموعه فرهنگی تجــاری بین الــحرمین شامل : کاربریهای تجاری،فرهنگی، اداری، هتل، رستوران،ورزشی، پارکینگ، انباری های تجاری و تأسیسات مرتبط با آنها.


آخرین وضعیت پروژه:
زون۲ پروژه در خردادماه سال ۹۳ تحویل و شورای اسلامی شهر شیراز در آن مستقر گردیده است.
زون۳ پروژه در دیماه ۹۵ تحویل گردید.
خلاصه طراحی و نظارت بر اجرای عملیات انجام شده به شرح زیر است :
– طـراحی و نظـارت بر اجرای عملیـات بهسـازی خاک و زهکــشی شـامل گودبرداری و لـــجن برداری، مخــلوط ریزی و کوبیدن آنها در حفــره هاو چــاله های لجنی، مخــلوط ریزی و سنگ لاشه چــینی در لایه های متعدد و کوبیدن آنها به ارتفاع ۲ متر، اجرای مخلوط سمنته، بلوکاژ و بکفیل، نصب لوله بتنی قطر ۵۰۰ برای زهکشی و اجرای ژئونت و ژئوتکستایل دور لوله ها که به طور کامل اجرا شده است.
– طراحی و نظارت بر اسکلت بتنی شامل شمع بتنی مسلح به قطر ۱ متر و عمق ۸ تا ۱۱ متر، عایق ایزوگــام و لایـه حفاظــتی ۶و۳ سانتی متری پلی رول پشت دیوارهای حائل بتنی که در زون ۲و۳ به طور کامل انجام شده است.
– طراحی و نظارت بر اجرای سفت کاری شامل نصب و شات کریت دیوارهای ۳D و لیکا بتن در زون ۲و۳ خاتمه یافته است و طراحی و نظارت بر اجرای نماسازی سنتی و نازک کاری مدرن داخلی از جمله دکوراسیون چوبی در زون ۲ خاتمه یافته و در زون ۳ در مراحل پایانی است.
– طراحی و نظارت بر اجرای تأسیسات برقی و مکانیکی شامـل چیلرهـای جذبی،آسانسـورها، سیستم اعلام و اطفاء حـریق، صوت مرکزی، تلویـزیون مدار بستـه و … در زون ۲ خاتمه یافته و در زون ۳ در مراحل پایانی است.

در ادامه آخرین وضعیت اجرایی زون های ۲و۳ پروژه بصورت تصویری نشان داده شده است؛

zone2-1

zone2-1

zone2-2

zone2-3

zone2-4

zone2-5


Z3-2

Z3-4

Z3-4

Z3-4

z3-4

Z3-7

Z3-7

Z3-7

Z3-7

Z3-7

Z3-7

Z3-7

Z3-7

۲۰۱۶۰۷۲۷_۱۰۴۹۲۵

موضوعات: SLIDERپروژه ها
http://parsidco.com/new/wp/?p=247
