رادیاتور قرنیزی، تحولی بی بدیل در صنعت تاسیسات ساختمان

مخترع رادیاتور قرنیزی ساختمان

دکتر سیدجواد هاشمی فشارکی





رادیاتور قرنیزی، تحولی بی بدیل در صنعت تاسیسات ساختمان

 دکتر سید جواد هاشمی فشارکی



طبق ماده ۱ قانون ثبت اختراعات، طرح های صنعتی و علائم تجاری مصوب ۳/ ۱۱/ ۱۳۸۶  ،اختراع نتیجه فکر فرد یا افراد است که برای اولین بار فرآیند یا فرآورده ای خاص را ارایه می کند و مشکلی را دریک حرفه ، فن ، فناوری ، صنعت و مانند آنها حل می نماید.

این مقاله ،

در بخش اول به سیر تاریخچه اختراع رادیاتور قرنیزی که تحولی نوین در صنعت تاسیسات ساختمان ایجاد کرده است ، می پردازد

ودر بخش دوم توضیحاتی در خصوص مزایا ، کارکردها ، اجز وروشهای اجرای ارادیاتور قرنیزی ارایه میشود.



********************************************

بخش اول  : پیشینه اختراع رادیاتور قرنیزی[1]:

****************************************************

1. نخستین ثبت اختراع : به گواه اسناد موجود ، ثبت اختراع اولیه رادیاتور قرنیزی در دنیا تحت عنوان " رادیاتور قرنیری با سیستم جدید گرمایش جداره سراسری محیط " به شماره ثبت : 31121   در تاریخ  اول  اذر   1383    توسط سید جوادهاشمی فشارکی  - در اداره مالکیت صنعتی [2] ثبت گردید. گواهی نامه ثبت اختراع آن در روبرو می باشد.

اولین ثبت اختراع در سامانه ثبت اختراعات درتاریخ اول اذر1383  در زیر نمایه  شده و در نشانی [3] قابل مشاهده می باشد.

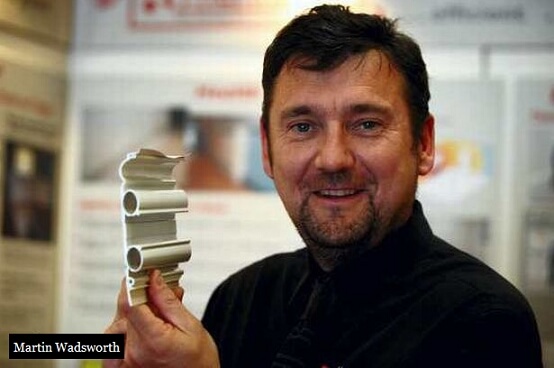

2. دومین : ثبت اختراع در انگلستان در سال 1387

دومین نمونه از رادیاتور قرنیزی که بر گرفته از ثبت اختراع مذکورکه درسه سال ماقبلش  ( اول  اذر   1383 ) در ایران بوده است ،  در سال ۲۰۰۸ ( 1387) توسط  آقای مارتین وادزورث  در کشور انگلستان اختراع  [4]

و با نام تجاری ترما اسکیرت  ( Therma Skeirte  ) به بازار معرفی گردید[5] .  این نمونه از رادیاتور قرنیزی قسمت گرمایشی آن شامل یک پوسته آلومینیومی میباشد که در پشت آن دو مجرای بیضی شکل جهت رفت و برگشت آب گرم تعبیه شده است و توسط بست هایی به دیوار نصب میشود. با وجود سادگی سیستم ولی بواسطه راندمان بالا و صرفه جویی قابل ملاحظه انرژی و بسیاری ویژگیهای دیگر این محصول توانسته است به سرعت جایگاه خود را در بسیاری از کشورهای اروپایی و حتی آمریکا باز نماید و به شدت مورد استقبال واقع شده است. [6]  و   [7]  و  [8]  و   [9]   و  [10]

ThermaSkirt in NHS & Care Homes

روی نشانی زیر ضربه بزنید :

https://www.discreteheat.com/thermaskirt/healthcare-and-non-residential/nhs-and-care-homes.aspx

https://www.discreteheat.com/

مدتی بعد چند شرکت داخلی با کپی برداری ، این محصول را ثبت وبه بازار ارائه نموده اند:

3. سومین  بار ثبت اختراع مجدد رادیاتور قرنیزی  :  پنج سال بعد  از اولین ثبت اختراع ( که دراول  اذر   1383 بوده ) در تاریخ سوم  مرداد 1388  ، توسط  فردی بنام مهندس رشید یعقو بی   [11] و  [12]   اختراع مذکور باتغییر واژه ها  تحت عنوان " گرمایش محیط به‌ وسیله  قرنیز رادیاتور" به ثبت رسیده است . [13]

ثبت مجدد اختراع مذکور در سامانه ثبت اختراعات درتاریخ سوم مرداد 1388 در زیر نمایه شده است .  [14]



پوشش خبری اختراع دست سوم  در برخی رسانه بازتاب داشت :  [15]  و   [16]



https://www.aparat.com/atrinco

4. چهارمین ثبت اختراع  ،حدود نه سال بعد  از اولین ثبت اختراع ( اول  اذر   1383 ) ثبت اختراع رادیاتور قرتیزی با کمی تغییر در عنوان آن در تاریخ  22 دی 1392  توسط گروه صنعتی آترین  بنام  اقای محسن رضو ی زاده  صورت میگیرد . نمایه ثبت اختراع در نشانی  [17]  وجوددارد و خبر ان نیز در این نشانی  [18] درج شده تحت عنوان سیستم گرمایش ساختمان با استفاده از فضای دیوارپوش ها   [19] درج  شده ومصاحبه نشریه پیام ساختمان  [20]

 شماره روزنامه: ۳۸۹۳

 تاریخ چاپ: ۱۳۹۵/۰۸/۳

 شماره خبر: ۱۰۷۳۸۹۷

تولید اولین رادیاتور هوشمند در کشور

https://donya-e-eqtesad.com/%D8%A8%D8%AE%D8%B4-%D8%B5%D9%86%D8%B9%D8%AA-%D9%85%D8%B9%D8%AF%D9%86-3/1073897-%D8%AA%D9%88%D9%84%DB%8C%D8%AF-%D8%A7%D9%88%D9%84%DB%8C%D9%86-%D8%B1%D8%A7%D8%AF%DB%8C%D8%A7%D8%AA%D9%88%D8%B1-%D9%87%D9%88%D8%B4%D9%85%D9%86%D8%AF-%D8%AF%D8%B1-%DA%A9%D8%B4%D9%88%D8%B1



5. پنجمین بار :  یازده سال بعد ، در تاریخ      1394/06/17    موضوع  اختراع تحت  عنوان "هوشمند سازی رادیاتور قرنیزی با قابلیت کنترل دمای هر زون، برنامه ریزی و تعریف سناریو" به   شماره اظهار نامه  : 139450140003006559   بنام  مخترعین :   حمیدرضا زند یه و سیدمحسن ر ضوی زاده و محمد عبدالوهابی   [21] ثبت میگردد .

ومصاحبه اقای رضو ی با نشریه پیام ساختمان که زیر مشخص شده است  [22]

https://www.yjc.ir/fa/news/4357785/%D9%86%D8%B3%D9%84-%D8%AC%D8%AF%DB%8C%D8%AF-%D8%B1%D8%A7%D8%AF%DB%8C%D8%A7%D8%AA%D9%88%D8%B1%D9%87%D8%A7%DB%8C-%D9%82%D8%B1%D9%86%DB%8C%D8%B2%DB%8C-%D8%AF%D8%B1-%D9%82%D9%85-%D8%AA%D9%88%D9%84%D9%8A%D8%AF-%D8%B4%D8%AF

محسن رضوی زاده،مدیرعامل "گروه صنعتی آترین" در گفتگو با "عصرساختمان": مخترع رادیاتورهای قرنیزی هستیم [23]

6. ششمین بار : ثبت اختراع رادیاتور قرنیزی برای مرتبه ششم ، حدود نه سال بعد  از اولین ثبت اختراع ( اول  اذر   1383 )  با کمی تغییر در عنوان به اسم " رادیاتور همرفتی وتا بشی " مجددا در 30 بهمن 1392 توسط مدیرعامل شرکت شعله گستر ان بنام حکیمه منصو ری  [24] ثبت میگردد .

اطلاعات تکمیلی

مدیرعامل:	علیرضا ا میری-حکیمه منص وری
ایده محوری:	طراحی و تولید رادیاتور قرنیزی
مرکز:	مرکز رشد عمومی
مرحله:	رشد
وضعیت استقرار:	غیر مستقر در پارک
آدرس:	غیر مستقر-کرمانشاه
تلفن:	09188325774 a-09128447972 m
پست الکترونیکی:	[e-mail]
شهرستان:	کرمانشاه
وضعیت فعالیت:	درحال فعالیت
نوع شرکت:	مسئولیت محدود
محصول:	طراحی و تولید رادیاتور قرنیزی
نحوه فعالیت:	مستقل



http://www.kti.ir/%D9%88%D8%A7%D8%AD%D8%AF%D9%87%D8%A7%DB%8C-%D9%81%D9%86%D8%A7%D9%88%D8%B1/%D9%85%D8%B9%D8%B1%D9%81%DB%8C-%D9%88%D8%A7%D8%AD%D8%AF%D9%87%D8%A7%DB%8C-%D9%81%D9%86%D8%A7%D9%88%D8%B1/2839-%D8%B4%D8%B9%D9%84%D9%87-%DA%AF%D8%B3%D8%AA%D8%B1%D8%A7%D9%86-%D8%BA%D8%B1%D8%A8-%D8%A7%D9%81%D8%B1%D9%88%D8%B2.html



چند ماه بعد وی پروانه بهره برداری از رادیاتورقرنیزی را برای شرکت شعله گستران از سازمان صنعت استان کرمانشاه می گیرد .  [25]



    وشرکت ایشان در نمایشگاه و مصاحبه [26]

7. ثبت اختراع با نامهای تغییر یافته

وموارد دیگری که با تغییرعنوان رادیاتور قرنیزی به عناوین دیگر ، ثبت کرده اند .

8. ادعای بومی سازی رادیاتورقرنیزی :  مهندس سید محسن بنی فا طمه مدیر کلینیک تخصصی تجهیز ات ساختمانی ا مید مهر یزد ان در 8 اردیبهشت 92  [27] مدعی میشود که مدل اروپایی را بومی کرده است .





9. احتمال تداوم : با استقبال گسترده بهره برداران و با هدف سودجویی سایرصنعت گران ، احتمال تداوم این وادی وجود دارد !





5. تولید رادیاتورهای قرنیزی توسط کارخانه های مختلف داخلی



رادیاتورهای قرنیزی بسرعت مورد استقبال شرکتهای کشورهای خارجی وداخلی قرارگرفته و شرکتهای مختلف نسبت به تولید ان اقدام میکنند :



1. گروه صنعتی آتر ین  [28]   و [29] (شرکت آتر ین ) گروه صنعتی آ ترین در سال ۱۳۷۹ فعالیت خود را در زمینه طراحی، مشاوره و اجرای پروژه های ساختمانی و همچنین طراحی و ساخت ماشین آلات صنعتی آغاز بکار نمود. در صنعت ساختمان شرکت آترین توانسته است با به اشتراک گذاشتن توانایی خود با چند شرکت ساختمانی و تولیدکننده مصالح ساختمانی تحت عنوان گروه صنعتی آ ترین پروژه های موفق بسیاری را در صنعت ساختمان به اتمام برساند. در این راستا آترین موفق به طراحی و ارائه نسل جدیدی از سیستم های گرمایشی ساختمان به نام رادیاتور قرنیزی یا گرمایش قرنیزی یا قرنیز رادیاتوری به بازار صنعت ساختمان کشور شد که به منظور ارائه هر چه بهتر خدمات و محصول به مصرف کنندگان محترم این محصول، شرکت نوآوران صنعت آ ترین با سرمایه پنج میلیارد ریال در سال ۱۳۹۲ تاسیس گردید تعداد شعب داخل کشور30  .  وب سایت ر        https://www.atrin.co    : ( اقای محسن رضوی زاده)   [30]  و  [31]   فیلم تبلیغاتی  [32] و  [33]  و [34]  و  [35] و [36]  و شرکت در  نمایشگاه خارجی (آترین در هشتمین دوره نمایشگاه بین المللی مید کس)  [37]  ودر ایستاگرام  [38]  ومتن مفصل تبلیغاتی  [39] و شبیه سازی نرم افزاری   [40]  و [41]  وچندین لوح تقدیر [42]  وتحت پوشش بیمه قراردادن محصولات  [43]  مقاله بررسی روش ساخت رادیاتور قرنیزی [44]  وتبلیغ در سایت ویراسبز [45] و کانال تلگرامی  [46]   وتبلیغات در سامانه ساخت وساز [47]



1. آ ترین نمایندگی رشت  [48]
2. آ ترین نمایندگی درکاشان  [49]
3. آ ترین نمایندگی در یزد  [50]
4. ا ترین در اصفهان [51]
5. آ ترین در اراک  [52]
6. آ ترین در آمل  [53]
7. و دهها نمایندگی  دیگراترین در کشور  [54]



2. شرکت شعله گستر غرب افروز   [55]  و  [56]   و گواهی ثبت اختراع  [57]    تنها شرکتی است که توانسته رادیاتور قرنیزی را با توجه به موقعیت آب و هوایی کشور ثبت و اختراع نماید.   [58]  هیچکس حق ندارد ادعای تولید نسل جدید رادیاتورهای قرنیزی در کشور را داشته باشد و تنها گروه صنعتی تولید کننده رادیاتورهای قرنیزی همرفتی و تابشی در اصفهان است.   [59]  وفیلم  اموزشی   [60]   و فیلم  تبلیغی [61]  و  [62]  تبلیغ دریابان   [63] مصاحب  ه حکیمه منصوری  [64]   و دهها شعبه در کشور [65]  وبرگزاری دورههای آموزشی  [66]





3. شرکت گرما گستر  طو س  واقع در مشهد   [67]   و  [68]



4. شرکت تولیدی صنعتی اولکا آ گرین شرق واقع در  نیشابور -  [69]  و تبلیغ در تهران سازان  [70]  و   [71]



5. پویا را دیاتور ( رادیاتور قرنیزی )  [72]   و تبلیغ فروش و قیمت ها [73]  و   [74] و فیلم تبلیغاتی  [75]





6. توسعه تاسیسات اتر ینا  [76]   و   [77]



7. هورسان ها مین   [78]  و  [79]



8. شرکت جا م صنعت  تبریز  [80]



9. و یژن سازان  [81]     و  فیلم   [82]
10. شرکت پیشرو تهویه ایرانیان
11. گروه فنی مهندسی ار پکس
12. شرکت تا بان
13. گروه صنعتی ترما سان
14. شرکت گرما سو
15. آر پکس
16. شرکت د سا   [83]

17. شرکت  نیکسان    [84]  و فیلم  تبلیغاتی در   [85]

18. شرکت رادیاتور قر نیزی خاوران   در خراسان جنوبی   [86]    وادعای ثبت اختراع  [87]





1. شرکتهای وارداتی رادیاتور قرنیزی

1. شرکت جام صنعت
2. شرکت زرین صنعت دارای راندمان بسیار بالا محصول وارداتی از کشور انگلستان نصب در دور تا دور محیط تامین گرمایش موردنیاز از تمام اطراف محیط بدون ایجاد دوده و سیاهی در اطراف رادیاتور بدون اشغال فضای مفید بدون نیزا به لوله کشی اعطای نمایندگی به تمام نقاط کشور 044122494989 04412257568-9 04412258167-9  [88]  و فیلم  تبلیغاتی  [89]
3. باتوجه به گستردگی تولذات داخلی ، واردات ان به صلاح نمی باشد.

2. شرکتهای خدماتی ( نصب وراه اندازی ) رادیاتور قرنیزی

1. گروه گرمایش سازان برتر  [90]
2. پوشش بیمه   [91]
3. افتاب نقره ای  در یاسوج [92]
4. کلینک به تام بلاگ  [93]
5. تاسیسات پردیس  - فیلم  در [94]
6. اسکا نو  [95]
7. زرسازان
8. وشرکتهای متفرقه دیگر

3. شرکتهای طراح رادیاتور قرنیزی

1. طراحان توسعه کوشا [96]
2. وشرکتهای مشاور تاسیساتی

4. فروشنده های رادیاتور قرنیزی

1. کلینیک  ساختمانی بلدینگ پلاس [97]
2. گروه صنعتی دمایار  [98]

9. وب سایت تخصصی تاسیسات   [99]
10. سژین  [100]
11. ومصالح فروشی های تاسیساتی

5. رادیاتور قرنیزی در نشریات و سایتهای تخصصی

تاکنون رادیاتور قرنیزی، در نشریات و سایتهای تخصصی تبلیغ شده است:

1. فرا تهویه  [101]
2. مجله سلام ساختمان [102]
3. آ اس تی پی ای  [103]
4. اخبار تاسیسات   [104]
5. پیام  ساختمان  [105]
6. پایگاه خبری ساختمان  بنا نیوز   [106]
7. شبکه اطلاع رسانی دانا  [107]
8. ساختمون دات کام   [108]
9. برخط نیوز    [109]
10. بانک  ساختمانی نوسازگستر   [110]
11. ارکان ارزش  [111]
12. نیازمندیهای صنعت ساختمان  بسپار  [112]
13. تهران پرس  [113]
14. بانکی  [114]
15. بی نام     [115]
16. اطاق   [116]
17. اسکیل  [117]
18. همراه ناظر [118]
19. سازه افزار    [119]
20. شیرالات دنا [120]
21. مانیشن  [121]
22. توسعه تاسیسات اترینا  [122]
23. ایران بنا    [123]



***************************************

بخش دوم  : توصیف رادیاتور قرنیزی اختراعی

*****************************************

تاسیسات گرمایشی ورادیاتور

پس از وسایل اولیه گرمایشی، شوفاژ[124] امروزه جزو پرکاربردترین تجهیزات گرمایشی در ساختمان های عمومی و منازل می باشند.



 برای گرم کردن فضا به سه طریق ( وبا اختراع اخیر چهار طریق ) عمل میشود :

الف) گرمایش دیواری : بااستفاده از رادیاتور دیواری مرسوم ، که مشکل عدم توزیع یکنواخت گرما در فضا و اشغال فضا را دارد.

ب) گرمایش از سقف : بصورت تابشی ، انتثال حرارت از سقف که جهت کارگاهها مناسب است .

ج) گرمایش از کف : لوله کشی در زیر کف ساختمان وانتقال حرارت از کف ، که مشکلات خاص خود را دارد .

د) گرمایش از لبه پایینی دیوار (رادیاتور قرنیزی)

سیستم گرمایش قرنیزی سیستمی ساده و کارا می باشد که جایگزین قرنیزهای متداول بکار رفته در ساختمان ها اعم از مسکونی و اداری و حتی تجاری شده و با ظاهر و ابعادی در حد قرنیز کاربری گرمایشی را نیز به قرنیز اضافه می نماید. که در ادامه توضیحات لازم داده میشود.



رادیاتور قرنیزی چیست؟ رادیاتور قرنیزی نسلی نو در صنعت تاسیسات می باشد که بطور هوشمندانه ای توانسته است با استفاده از اصول به کار رفته در رادیاتور، گرمایش از کف، فن کوئل و برخی دیگر از سیستم های گرمایشی، در حالیکه بسیاری از معایب هر یک از این سیستم ها را برطرف نموده است، مزایای آن ها مانند سادگی رادیاتور و گرمادهی یکنواخت در گرمایش از کف و چندین مزیت دیگر را به طور یکجا فراهم آورد

 رادیاتور قرنیزی همانگونه که از اسمش پیداست قرنیزی است که همانند رادیاتورهای معمولی توانایی انتقال حرارت و گرمایش را دارد. در این سیستم یک پوسته از جنس آلیاژ آلومینیومی با فرم و شکلی همانند قرنیزی زیبا و با تنوع رنگی بسیار گسترده، جایگزین قرنیزهای مرسوم می‌شود و بدین سبب فضای پشت این پوسته امکان جاسازی رادیاتورهای طولی را فراهم می‌سازد و نهایتاً قرنیز تبدیل به سیستم گرمایشی می‌شود. از ویژگیهای رادیاتورهای قرنیزی یکنواختی دما، صرفه جویی در مصرف انرژی، افزایش سرعت انتقال ح  رارت، عدم اشغال فضا و همخوانی با دکوراسیون داخلی و سادگی در تعمیر و نگهداری می‌باشد.



در رادیاتور قرنیزی پوسته ای آلومینیومی شبیه به قرنیز تولید می گردد و با توجه به قابلیت شکل پذیری پوشش رنگ مقاومت و سختی آلومینیوم این امکان را بوجود می آورد که یک رادیاتور طولی در پشت این پوسته قرار گیرد.



• مزایای رادیاتور قرنیزی

  رادیاتور قرنیزی سیستمی نوین در صنعت تأسیسات گرمایشی محسوب می گردد که زیبایی قرنیزها، سادگی رادیاتورهای دیواری و پخش یکنواخت گرمای اتاق توسط سیستم گرمایش از کف را در یک سیستم فراهم آورده و در عین حال معایب سیستم های قبلی گرمایش را رفع کرده است.رادیاتورهای قرنیزی دارای مزیتهای گوناگونی است که در سایر وسایل موجود ، وجود ندارد:

1.  توزیع سراسری گرما در فضا : یکنواختی انتقال دمای موتورخانه به تمام نقاط ساختمان را بهمراه دارد .  تست های انجام شده نشانگر بازده بالای رادیاتور های قرنیزی نسبت به رادیاتورهای معمولی میباشد. نتیجه ازمون های ازمایشگاهی و تحلیل های ارائه شده به وسیله موسسه بین المللی  BSRIA بر روی رادیاتورهای قرنیزی بیان گر پخش دمایی کاملاً یکنواخت با اختلاف دمای حدود  1 درجه سانتیگراد ما بین گرمترین و سردترین نقاط اتاق می باشند. در حالی که این اختلاف در سیستم های رادیاتورهای معمولی به  13 درجه  می رسد. این قسمت های گرم و سرد به وجود امده در اتاق ها در سیستم های کنونی باعث پایین امدن بازدهی سیستم گرمایش شده و به منظور از بین بردن این مشکل اصولا دمای آب رادیاتور های معمولی را افزایش میدهند و این خود یکی از عوامل اتلاف انرژی بالایی میباشد.

2. صرفه جویی در مصرف انرژی : بیش از %30 صـرفه جویی در مصرف انـرژی ، -    آزمایش ها نشان می دهد بازده رادیاتور های قرنیزی به مراتب بیشتر از رادیاتورهای معمولی است. نتایج تستهای آزمایشگاهی و تحلیل های ارائه شده توسط موسسه بین المللی  BSRIA بر روی رادیاتورهای قرنیزی نشانگر توزیع دمایی کاملاً یکنواخت با اختلاف دمای حدود  2 درجه سانتیگراد بین گرمترین و سردترین نقاط اتاق می باشند. جالب توجه است که این اختلاف در سیستم های رادیاتورهای معمولی به  13 درجه  می رسد . این نقاط گرم و سرد ایجاد شده در اتاق ها در سیستم های فعلی موجب کاهش راندمان سیستم گرمایش شده و برای رفع این مشکل معمولاً دمای آب رادیاتور های معمولی را بالا می برند و این خود عامل اتلاف انرژی بیشتر است.
3. کاهش لوله کشی و تاسیساتی : ، این سیستم با کاهش چشمگیر لوله کشی، حذف هزینه های مربوط به قرنیزکاری و رادیاتور و قیمت مناسب محصول، هزینه ها را چه بسا از سیستم های فعلی کمتر خواهد کرد. با کـاهش حـدود %50 درلـولـه کشی تاسیسات
4. مقایسه لوله کشی

5. سرعت انتقال گرمایش درکل فضا :  افزایش دمای یک اتاق سرد و رسیدن به دمای ایده آل و مناسب با استفاده از رادیاتورهای دیواری حداقل 1ساعت و در سیستم گرمایش از کف بیش از8 الی 9 ساعت طول میکشد اما در سیستم رادیاتور های قرنیزی به علت پخش یکنواخت دمایی، یک اتاق کاملا سرد، در مدت زمان کمتر از 20دقیقه به دمای ایده ال و مناسب میرسد. جنس آن از آلیاژ آلومینیومی اکسترودی با فناوری مدرن پلیمری می باشد و اجازه می دهد گرما مثل رادیاتورهای دیواری سریع و مثل سیستم گرمایش از کف یکنواخت و از ارتفاع پایین در اتاق پخش شود.



6. عدم اشغال فضای مفید ساختمان : با حذف رادیاتورهای دیواری امکان ایجاد تنوع بیشتر در چیدمان منزل و دکوراسیون داخلی ونیز نصب بدون مانع پرده ها و استفاده بهینه از تمامی بخش های ساختمان را فراهم می آورد .
7. آسایش ساکنان : به جهت قابلیت انتقال گـرما از پاییـن تـرین سـطح ونزدیکترین مکان ، اسایش مطلوبی را ایجاد می کند .

8. طــراحی ویـژه و زیبـا با رنـگ های مـتنـوع : گذشته بر حرارت  ایده آل این سیستم با رنگ ها و طرح های متنوع خود توانسته است قرنیزهای زیبایی ومنحصر به فردی را به نمایش بگذارد.

9. قابلیت امنیت بالا:   در کل همه اسیب های مربوط به برخورد با رادیاتور ها یا به دلیل بالا بودن بیش از حد سیستم یا دارا بودن گوشه های تیز مربوط میشود. در دستگاه رادیاتور قزنیزی به دلیل به کار گرفتن آب با میزان دمای پایین و طراحی ایمن و ویژه این دستگاه این دغدغه به طورکلی برطرف شده است. بیشتر جراحت های مربوط به برخورد با رادیاتور ها یا به علت داغ بودن آن یا داشتن گوشه های تیز ناشی می شود. در سیستم رادیاتور قزنیزی به علت استفاده از آب با دمای پایین و طراحی ایمن و منحصر به فرد آن این دغدغه به طور کامل برطرف شده است. این موضوع اهمیت استفاده از این سیستم را در محیط هایی مانند مهد کودک ها، مدارس، باشگاه های ورزشی، بیمارستان ها، ادارات و محیط های عمومی را که بیشترین اهمیت در مورد برخورد با رادیاتورها در آن محیط روی می دهد را بیش از پیش مشهود می نماید.
10. سهولت و سرعت نصب :   با کمک گرفتن از فناوری پیشرفته ومدرن  طراحی و تولید اتصالات PUSH FIT سرعت نصب واجرا افزایش یافته و به راحتی قابل تعویض می باشد.دارا بودن قابلیت نصب ساده این سیستم  باعث می شود که این دستگاه در ساختمان های قدیمی و بر روی تمامی سطوح بدون اسیب رساندن قابل اجرا و نصب و راه اندازی باشد ؛ امری که در دیگر سیستم های موجود اجرا و نصب سیستم بدون تخریب بخش هایی از ساختمان ممکن نیست!

11. کاهش هزینه های نگهداری :  هزینه های تعمیرات و نگهداری آن با توجه به بقیه سیستم ها، به مراتب کمتر است.
12. قیمت مناسب: در این سیستم با کاهش چشمگیر لوله کشی، و از بین بردن هزینه های مربوط به قرنیزکاری و رادیاتور و قیمت مناسب سیستم، هزینه ها را  از سیستم های فعلی کمتر خواهد کرد.
13. سایر امکانات تسهیل کننده : دارا بودن روکش پلاستیکی در بخش فوقانی وبخش تحتانی که قابلیت جابه جایی کابل های تلویزیون، یا سیستم صوتی اتاق را فراهم می آورد.
14. برخورداری از استانداردهای فنی وایمنی : تمامی تجهیزات و اتصالات رادیاتورها دارای تمامی استاندارد های بین المللی و همچنین دارای تأییدیه نظام مهندسی کشور می باشد.



گزارش ازمون رادیاتور قرنیزی

15. برخرداری از اتصـالات بسـیار مــقاوم و قـابـل انـعطاف

16. مناسب برای کاربریهای مختلف : برای  ساختمان های مسکونی، تجاری، هتل ها، ساختمان های اداری، بیمارستان ها و ... بسیار مناسب میباشد.

• و......



مقایسه رادیاتور قرنیزی با سایر روشها

رادیاتور قرنیزی با سایر روشهای مرسوم تفاوتهای کیفی بسیار زیادی دارد که در نمودار وجدول زیر ارایه شده است :



نمودار مقایسه دمای محیط درسه روش متفاوت گرم کردن فضای داخلی

نمودار مقایسه دمای مطلوب محیط درسه روش متفاوت گرم کردن فضا

جدول مقایسه مولفه های مختلف بین سه روش متفاوت در گرم کردن فضای داخلی

مقایسه دونوع لوله کشی تاسیسات : رادیاتور قرنیزی ( سمت راست ) و رادیاتور دیواری ( سمت چپ)





 طرحهای اولیه جزییات ثبت اختراع  رادیاتور قرنیزی

طرحهای تکمیلی :  انواع انتقال حرارت رادیاتور قرنیزی :



اجزا تشکیل دهنده



یکی از ویژگی های رادیاتور قرنیزی مجزا بودن رادیاتور از کاور رو است. بطور کلی رادیاتور قرنیزی از ۱۱ قسمت تشکیل شده است :

1. عایق حرارتی: به منظور جلوگیری از انتقال حرارت به دیوارها، خصوصاً دیوارهای خارجی و جلوگیری از اتلاف انرژی یک لایه عایق مخصوص پشت رادیاتور و روی دیوار نصب می گردد .
2. بست: بست ها از جنس پلی پروپیلن بوده و به منظور نصب اجزاء مختلف سیستم روی دیوار مورد استفاده قرار می گیرد .
3. رادیاتور از جنس آلومینیوم آلیاژی
4. تبدیل های۸/۳به ۱/۲ از جنس برنج و یا آلومینیوم
5. رابط های استیل انعطاف پذیر از جنس استیل سری .۳۰۴
6. شیرهای کنترلی ربع گرد
7. کاور از جنس آلومینیوم آلیاژی با رنگ الکترواستاتیک
8. بلید بالا از جنس آلومینیوم آلیاژی با رنگ الکترواستاتیک
9. نوار لاستیکی زیر از جنس PVC
10. در پوش)کپ( ابتدا و انتهای مسیر: در پوش(کف) ابتدا و انتها، کنج های درونی بیرون
11. واتصالات مربوطه

• مشخصات فنی
• طول کورس افت فشار
• در سیستم رادیاتور قرنیزی افت فشار بسیار پائین بوده و عامل مؤثری در تعیین طول کورس نمی باشد لیکن افت دما عاملی است که سبب میشود طول کورس هر زون رادیاتور قرنیزی 18 تا 20 متر در نظر گرفته شود.
• نحوه کنترل سیستم رادیاتور قرنیزی
• مشخصات فنی: در سیستم لوله کشی رادیاتور قرنیزی هر بخش دارای یک لوله رفت و یک لوله برگشت به شکل مجزا از سایر بخش ها و اتاق ها می باشد بنابراین هر قسمت به شکل مجزا قابل کنترل خواهد بود. چنانچه سیستم لوله کشی رادیاتور قرنیزی در ساختمان جعبه کلکتوری باشد کنترل هر بخش از داخل کلکتور صورت میگیرد ولی چنانچه لوله کشی رادیاتور قرنیزی بصورت انشعابی باشد در ابتدای مسیر ورودی هر زون دو عدد شیر ربع گرد نصب میگردد لذا امکان کنترل هر بخش بطور کاملا مجزا و تفکیک شده میسر خواهد شد.

نحوه اتصال و نصب رادیاتور قرنیزی

برای سوار نمودن (مونتاژ) رادیاتور قرنیزی ، بست های پلاستیکی به شکلی طراحی گردیده اند که تک تک اجزاء رادیاتور قرنیزی بصورت فشاری بر روی بست مستقر شوند. روال نصب رادیاتور قرنیزی به شرح ذیل می باشد:

1-   ابتدا عایق حرارتی توسط چسب یا منگنه روی دیوار نصب می گردد.

2-   بست ها توسط پیچ و رول پلاک در فواصل لازم نصب می گردند.

3-   رادیاتورهای قرنیزی به اندازه های معین بریده شده و توسط دستگاه قلاویز زن، رزوه شده و در محل خود نصب می گردند.

4-   توسط تبدیل ها و رابط های استیل انعطاف پذیر رادیاتورهای قرنیزی به یکدیگر متصل شده و تست آب بندی و حرارتی صورت می گیرد.

5-   پس از حصول اطمینان از آب بندی پروفیل رادیاتور قرنیزی، کاور و بلید بالا در اندازه های مناسب بریده و فارسی بر شده و در محل خود نصب می گردند.

6-   تست نهایی رادیاتور قرنیزی صورت گرفته و سیستم گرمایش قابل بهره برداری می باشد.



منبع انرژی مورد نیاز

رادیاتور قرنیزی  به دلیل راندمان بالا و جلوگیری قابل ملاحظه از اتلاف انرژی، میتواند با هر منبع حرارتی از قبیل موتورخانه مرکزی، انواع پکیج ها و حتی آبگرمکن های خورشیدی عمل نموده و گرمایی دلچسب و مطلوب را به منازل شما هدیه دهد.

چگونگی 30 درصد کاهش انرژی

رادیاتور قرنیزی  به شکلی طراحی و مهندسی شده است که دارای راندمانی بسیار بالاتر از سیستم های متداول بوده و از اتلاف انرژی به شکل قابل توجهی جلوگیری می نماید. این مهم به دلیل رعایت بیشتر پارامترها و فاکتورهای حائز اهمیت در علم انتقال حرارت نسبت به سایر سیستم های متداول می باشد.

لذا بطور مثال در یک واحد آپارتمان 100 متری چنانچه برای گرمایش توسط رادیاتورهای پره ای به آب ورودی با دمای 80 درجه سانتیگراد نیاز باشد، همان میزان گرما توسط رادیاتور قرنیزی با آب ورودی با دمای 60 درجه تولید می گردد. نسبت 80 به 60 دمای آب ورودی 133٪ میباشد و بدین معنی است که در رادیاتور قرنیزی 33٪ انرژی کمتر صرف شده است. از سوی دیگر گرمایشی یکنواخت تر و مطلوب تر را نیز شما احساس خواهید نمود.

تولید آب با دمای پائین تر حسن دیگری دارد و آن کاهش استهلاک موتورخانه و یا پکیج شما خواهد بود.

چگونگی 50 درصد کاهش لوله کشی

همانطور که در اشکال فوق ملاحظه می فرمائید رادیاتور قرنیزی به شکل قابل ملاحظه ای میزان لوله کشی تاسیسات ساختمان را کاهش می دهد. این امر به طبع باعث کاهش هزینه های لوله کشی، ماهیچه کشی و کف سازی ساختمان خواهد شد.

بهترین زمان استفاده از رادیاتور قرنیزی

رادیاتور قرنیزی در هر مرحله ای از ساختمان قابل اجرا می باشد حتی در زمانی که شما از منزلتان استفاده می نمائید. ولی بهترین زمان برای استفاده از رادیاتور قرنیزی قبل از اجرای لوله کشی در ساختمان های در حال ساخت می باشد و دلیل آن کاهش میزان لوله کشی تاسیسات می باشد.

‌نحوه عملکرد شبکه (سیستم) رادیاتور قرنیزی

در لوله کشی ساختمان بهتر است از سیستم کلکتوری استفاده شود و محل قرار گیری کلکتور به نحوی انتخاب شود که در تمامی خطوط رادیاتور طراحی شده افت فشار تقریبا یکسانی داشته باشیم و نیز متراژ لوله کمتری استفاده شود. لوله‌های استفاده شده باید از لوله‌های پنج لایه ۱۶ میلیمتری باشد. لوله کشی به نحوی باید صورت گیرد که استارت‌های رادیاتور که از کف بیرون می‌آیند از ابتدای دیوار ۱۵ سانتی متر و از دیوار پشتی حدود یک سانتی متر فاصله داشته باشند. تعداد استارت‌ها با توجه به موقعیت ساختمان (‌نوع مصالح به کار رفته، موقعیت جغرافیایی و میزان رطوبت منطقه آب و هوایی‌) و متراژ ساختمان زیر نظر کارشناسان فنی و با استفاده از نرم افزارهای مربوطه مشخص می‌شود.

‌در رادیاتور قرنیزی آب از طریق لوله‌های ۵ لایه به رادیاتور قرنیزی می‌رسد و در رادیاتور قرنیزی آبگرم به سمت سیستم گرم کننده آب جهت تامین مجدد دمای مورد نیاز هدایت می‌شود.

در رادیاتورهای قرنیزی ، هوا از فضایی که بین رادیاتور و سینی پشتی در نظر گرفته شده عبور می‌کند و گرم می‌شود و پس از گرم شدن هوا به صورت طبیعی به سمت بالا جریان پیدا می‌کند و این پروسه موجب گرمایش ساختمان می‌شود. این امرباعث حرکت طبیعی هوا در فضای ساختمان می‌شود.

در این سیستم با نصب کانکتور بر روی رادیاتور گردش طبیعی هوا در فضای ساختمان بیشتر می‌شود و راندمان حرارتی رادیاتور قرنیذی را تا حدود ۳۰ درصد افزایش می‌دهد. از آنجایی که گرمایش  از پایین ترین نقطه صورت می‌گیرد و تمام ساختمان همزمان و به صورت یکنواخت گرم می‌شود. مدت زمان بین شروع پروسه‌ تا رسیدن به دمای مطلوب در ساختمان کاهش می‌یابد و این امر باعث کم شدن مصرف انرژی نسبت به سایر وسایل گرمایشی می‌شود.

‌در رادیاتورهای قرنیزی  هوا از فضایی که بین رادیاتور و سینی پشتی در نظر گرفته شده عبور می‌کند و گرم می‌شود و پس از گرم شدن هوا به صورت طبیعی به سمت بالا جریان پیدا می‌کند و این پروسه موجب گرمایش ساختمان میشود. و این امر باعث حرکت طبیعی هوا در فضای ساختمان میشود. در این سیستم با نصب کانوکتور بر روی رادیاتور گردش طبیعی هوا در فضای ساختمان بیشتر میشود و راندمان حرارتی رادیاتور قرنیزی را تاحدود ۳۰ درصد افزایش می‌دهد. از آنجایی که گرمایش از پایین‌ترین نقطه صورت می‌گیرد و تمام ساختمان همزمان و به صورت یکنواخت گرم می‌شود،  مدت زمان بین شروع پروسه تا رسیدن به دمای مطلوب در ساختمان کاهش می‌یابد و این امر باعث کم شدن مصرف انرژی نسبت به سایر وسایل گرمایشی می»‌شود.

‌با توجه به دیوارهایی که رادیاتور بر روی آن نصب می‌شود، طول یک خط از رادیاتور تعیین می‌شود. توزیع رادیاتور قرنیزی در ساختمان طوری صورت می‌گیرد که افت اصطکاکی در تمامی خطوط با تلرانس کمی یکسان باشد و اختلاف دمای آب ورودی با دمای آب خروجی زیاد نباشد. در واقع از آنجایی که افت فشار بر حسب طول معادل رادیاتور تعیین می‌شود باید برای تمام خطوط رادیاتور قرنیزی طول معادل یکسانی در نظر گرفته شود.

اگر از یک استارت برای بیش از یک متراژ مشخص رادیاتور قرنیزی استفاده شود، شاهد بازدهی مطلوبی نخواهیم بود لذا برای آنکه رادیاتور قرنیزی حداکثر توان حرارتی خود را داشته باشد و منطبق با نتایج آزمایشگاهی بتوانند حرارت خود را منتشر کنند، باید تمامی نکات فوق رعایت شوند.

اگر طول رادیاتور بیش از متراژ مطلوب باشد، اختلاف دمای آب ورودی و خروجی رادیاتور زیاد می‌شود که منجر به کاهش اختلاف میانگین آنها با دمای مرجع (دمای اتاق) می‌شود که این امر منجر به کاهش بازده حرارتی رادیاتور قرنیزی می‌شود.

رفع مشکلات‌ شبکه رادیاتور قرنیزی‌

یک سری مشکلات وجود دارند که ممکن است هنگامی که از رادیاتور قرنیزی آبگرم استفاده می‌کنید برای شما پیش آید. به طور واضح تر‌، رویداد این مشکلات در اثر سوء تدبیر و یا در اثر استفاده نادرست از سیستم به وجود می‌آیند. آنها اشکالاتی اجتناب ناپذیر ساده‌ای هستند که همراه با فرآیند گرمایش هستند، اگرچه با هوش و ذکاوت می توان آنها را حل کرد.

توازن گرمایش در رادیاتور قرنیزی

اغلب اوقات لوله‌ها یا رادیاتور‌های نصب شده در اتاق‌ها به صورت سری قرار گرفته‌اند. این بدین معنی است که علی رغم اینکه هر اتاق لوله منحصر بفردی تا دیگ بخار داشته باشد، کل آبگرم از طریق یک خط لوله مشترک به اتاق‌ها می‌رسد. در نتیجه همانطور که انتظار دارید اولین رادیاتور بیشترین مقدار انرژی گرمایی را تجربه می‌کند و آخرین رادیاتور موجود در مسیر نیز به طور محسوس کمترین مقدار گرما را دریافت می‌کند.

یکی از معمول‌ترین راه حل‌ها برای این مساله، کنترل میزان جریان و مقدار آبی است که به اولین رادیاتور می‌رسد و هم چنین میزان و مقدار آبی که با سایر رادیاتور های موجود در خط لوله قرار دارند.

برای اطمینان از اینکه تمامی فضاها به طور یکسان گرم می‌شوند، یک سری اقدامات و تجهیزات بایستی مورد استفاده قرار گیرند. اگرچه این تجهیزات منحصرا برای سیستم رادیاتور قرنیزی نیست. گاهی اوقات جزیی از مبلمان اتاق و یا چیدمان خاص اتاق باعث می‌شود که خللی در سیستم رادیاتور قرنیزی بوجود آید و عمل کرد سیستم را مختل نماید به طوری که در توزیع گرما در اتاق خلل ایجاد شود و بر دمای کل اتاق تاثیر بگذارد.

یکی از اقدامات نصب سیستم رادیاتور قرنیزی آبگرم ، تنظیم جریان آبگرم لوله‌ها به رادیاتور‌ها و انجام یک فرآیند سعی و خطا است.

انبساط در رادیاتور قرنیزی

مشکلات انبساط در رادیاتور قرنیزی همانند سایر روشها ،یکی از نتایج طبیعی است که در اثر ویژگی‌های فیزیکی آب و گرمایش آن رخ می‌دهد. در این مورد، آبی که به طور کافی گرم شده است و برای جریان در رادیاتور قرنیزی ارسال میشود، حجم بیشتری را اشغال می‌کند و یا به عبارت دیگر منبسط می‌شود، در حالی که زمانی که سرد می‌شود به حجم اولیه خود برمی‌گردد.‌

شما می توانید در این مورد به این صورت عمل کنید که اجازه دهید آب بازگشتی از راردیاتور‌های قرنیزی ابتدا به یک منبع هوای فشرده یا منبع انبساط بسته رفته تا اطمینان حاصل شود که فشار به میزان کافی افزایش یافته است، که آب را تا حدی که سیستم به حالت تعادل برسد فشرده می‌کند. مشکلات دیگری نیز می‌توانند وجود داشته باشند به این صورت که زمانی که منبع هوای فشرده  از آب پر شود. از آنجایی که آب مانند هوا تراکم پذیر نیست، فشار اضافی آب داغ می‌تواند باعث نشت آب شود. یک شیر انبساط که برای فشار مورد نظر طراحی شده باشد می‌تواند این مشکل را حل کند.

خرابی قطعات در رادیاتور قرنیزی

علاوه بر مشکلاتی که در سیستم رادیاتور قرنیزی و براساس خصلت‌های ذاتی فیزیکی سیستم‌های حرارت مرکزی بوجود می‌آید، مشکلاتی دیگری نیز وجود دارد که سیستم را به حالت بلا استفاده می‌برد، مشکلاتی از قبیل اختلال در عملکرد مکانیکی یا خرابی قطعات.

مشکلات در سیستم رادیاتور قرنیزی هیدرونیکی می‌تواند ناشی از خرابی پمپ، توقف کار دیگ بخار‌، نشتی در سیستم، به دام افتادن هوا در آب داغ‌، افزایش فشار اضافی، نویزی که باعث ایجاد حباب میشود و رادیاتور و پره‌های مسدود شده.

در حالی که این مشکلات یک تهدید برای سیستم است، هر کدام از آنها را می توان به راحتی به وسیله سرویس و نگهداری دوره‌ای پیشگیری کرد. با انجام تنظیمان درست در نقاط معینی از سیستم‌، سیستم رادیاتور قرنیزی می‌تواند عمر طولانی و فعالی داشته باشد.

عیب یابی سیستم رادیاتور قرنیزی

می‌توان قبل از اینکه از یک متخصص برای عیب یابی سیستم رادیاتور قرنیزی کمک گرفت.

1. ترموستات سیستم رادیاتور قرنیزی را روشن کنید. این باعث می‌شود که شیر آن ناحیه مورد نظر باز شود تا آب داغ در رادیاتور قرنیزی به گردش درآید. شیر یک ناحیه باعث کنترل جریان آب داغ در نواحی مختلف ساختمان می‌شود، مانند آشپزخانه یا حمام و …
2. اگر هنوز هیچ آب داغی به سیستم رادیاتور قرنیزی وارد نمی‌شود، شیر موجود در تابلوی اصلی را بررسی کنید که گرفتگی نداشته باشد و اگر بسته است آن را باز کنید. سوییچ اضطراری قطع و وصل سیستم را پیدا کنید. این سوییچ معمولاً در بالای پله‌های زیر زمین و یا سمت راست اتاق دیگ قرار گرفته است. اگر این سوییچ بسته است آن را باز کنید.
3. اگر هنوز سیستم رادیاتور قرنیزی کار نمی‌کند، شیر دستی که مستقیماً بالای شیر ناحیه قرار دارد را باز کنید (شیر اتوماتیک هر ناحیه نسبت به شیر دستی به اتاق موتورخانه نزدیک تر است). هر لوله‌ای که از دیگ می‌آید دارای یک شیر اتوماتیک منحصر بفرد است که دارای تعدادی سیستم است که به آن وصل شده‌اند.
4. اگر هم چنان هیچ آبی به سیستم رادیاتور قرنیزی وارد نمی‌شود، شیر اتوماتیک آن ناحیه را بررسی کنید. به کاتالوگ سازنده شیر جهت دسترسی به تنظیمات شیر مراجعه کنید. بسیاری از شیرهای اتوماتیک یک سوییج در پشت خود دارند که با فشردن آن باز می‌شود.
5. اگر مشکل هم چنان باقیست، مشکل از دیگ شماست. در این صورت با یک متخصص لوله کشی و موتورخانه تماس بگیرید.

رادیاتور قرنیزی برقی

رادیاتور قرنیزی برقی سیستمی مشابه رادیاتور های برقی دارند‌. این نوع رایاتور‌های با نیروی برق تولید گرما نموده و به سیستم مرکزی حرارتی متصل نمی‌شوند. از مزیت‌های این رادیاتور‌ها دقت بالای کنترل دمای آنهاست اما در کنار مصرف نسبتاً بالایی که عموماً این رادیاتور‌ها دارند بازده گرمایی نسبتاً پایینی را ایجاد می‌نمایند.

اندازه­ی رادیاتور

اندازه­ی رادیاتور مورد نیاز به ابعاد اتاق شما و البته نوع رادیاتوری که استفاده می­کنید بستگی دارد. شما قبل از هر چیز باید بدانید که برای اتاق­تان به چه میزان حرارت نیاز دارید سپس با مراجعه به تولید­کننده­ها و بروشورها اندازه­ی رادیاتور را بر اساس نوع رادیاتوری که انتخاب می­کنید بیابید. میزان حرارت مورد نیاز اتاق را با واحد BTU نشان می­دهند که یک واحد قدیمی برای اندازه گیری انرژی است. هر ۱ BTU/hr برابر با ۰٫۲۹۳ وات است.

برای محاسبه­ی BTU  اتاق روند زیر را طی کنید:

۱- حجم اتاق را بیابید برای اینکار باید مساحت اتاق را بر حسب متر بیابید و ضرب در ارتفاع سقف بر حسب متر کنید.

۲- سپس طبق جدول زیر برای هر نوع اتاق عمل کنید.

حجم اتاق را در ۱۷۶٫۵ ضرب کنید	هال و پذیرایی
حجم اتاق را در ۱۴۱٫۲ ضرب کنید	اتاق خواب
حجم اتاق را در ۱۰۵٫۹ ضرب کنید	آشپزخانه و راهرو

عدد به دست آمده BTU مورد نیاز را نشان می­دهد.

۳- برای محاسبه دقیق تر BTU به صورت زیر عمل کنید.

• اگر اتاق رو به شمال است ۱۰ درصد به عدد BTU اضافه کنید.
• اگر اتاق دارای پنجره­ی بزرگ است ۲۰ درصد به عدد BTU اضافه کنید.
• برای دیوارهای بیرونی (دیوارهایی که مستقیماً با هوای بیرون تماس دارد) ۱۵ تا ۴۰ درصد به عدد BTU اضافه کنید
• اگر از شیشه­های دو جداره استفاده می­کنید ۵ درصد از BTU کم کنید.
• اگر در طبقه­ی بالای فضای مورد نظر شما یک اتاق خواب قرار دارد ۱۵ درصد از BTU کم کنید.
• اگر از دیواره­های عایق فوم استفاده می­کنید ۲۰ درصد از BTU کم کنید.

لینک­های زیر نیز به شما این امکان را می­دهد که BTU اتاق را به صورت آنلاین و دقیق­تر محاسبه کنید:

• http://usa.hudsonreed.com/btu-calculator
• http://www.bestheating.com/btu-calculator



منابع :



---

[1] The Skirting Board Radiator

[2]http://ip.ssaa.ir/Patent/SearchResult.aspx?DecNo=38309078&RN=31121

[3]  http://ip.ssaa.ir/Patent/SearchResult.aspx?DecNo=38309078&RN=31121

[4] http://www.discreteheat.com/press-centre/green-deal-set-to-boost-discrete-heat.aspx

[5] http://www.discreteheat.com/press-centre/discrete-heat-set-to-benefit-from-green-deal.aspx

[6] http://www.yougen.co.uk/blog-entry/2371/Are+heated+skirting+boards+any+good+for+use+with+heat+pumps%273F/

[7] http://www.discreteheat.com/thermaskirt/healthcare-and-non-residential/nhs-and-care-homes.aspx

[8] http://www.theboltonnews.co.uk/news/3640895.Inventor_takes_on__the_Dragons/

[9] http://www.northernbuilder.co.uk/floodskirting/

[10] http://www.discreteheat.com

[11] http://tasisatnews.com/81-main-page/8537-گرمایش-محیط-بوسیله-قرنیز-رادیاتور.html

[12] http://atrina.org/محصولات-آترینا/سیستم-هوارسان-هواساز/89-اخبار/100-گرمایش-محیط-بوسیله-قرنیز-رادیاتور.html

[13] https://www.hvacmag.ir/tahvieh-tasisat-news/cornice-with-space-heating-radiators.html

[14] http://ip.ssaa.ir/Patent/SearchResult.aspx?DecNo=38805007&RN=66727

[15] http://tasisatnews.com/component/content/article/81-main-page/8537-گرمایش-محیط-بوسیله-قرنیز-رادیاتور.html

[16] http://www.atrina.org/شرکای-تجاری/کلایوت-کلیوت/89-اخبار/100-گرمایش-محیط-بوسیله-قرنیز-رادیاتور.html

[17] https://www.atrin.co/project-details/گواهینامه-ثبت-اختراع-رادیاتور-قرنیزی/

[18] https://donya-e-eqtesad.com/بخش-صنعت-معدن-3/1073897-تولید-اولین-رادیاتور-هوشمند-در-کشور

[19] https://donya-e-eqtesad.com/بخش-صنعت-معدن-3/1073897-تولید-اولین-رادیاتور-هوشمند-در-کشور

[20] https://www.payampress.com/isnews/4979/رادیاتورهای-قرنیزی

[21] http://ip.ssaa.ir/Patent/SearchResult.aspx?DecNo=139450140003006559&RN=94308

[22] https://www.payampress.com/isnews/4979/رادیاتورهای-قرنیزی

[23] https://www.google.com/imgres?imgurl=https%3A%2F%2Fscontent-lga3-1.cdninstagram.com%2Ft51.2885-15%2Fs480x480%2Fe15%2F23164651_922485587905814_9196980674001633280_n.jpg%3Fig_cache_key%3DMTY0MDcyOTEwODI1Mjg3NzY0Mg%253D%253D.2&imgrefurl=http%3A%2F%2Fsnap361.com%2Fig-user%2Fatrin_radiator%2F&docid=cc9c9RmXkHCl3M&tbnid=zg7PFmDsThAu5M%3A&vet=10ahUKEwiI8r3Znp7aAhVKApoKHXBTAugQMwg1KAIwAg..i&w=480&h=270&itg=1&client=opera&bih=584&biw=1229&q=رادیاتور%20قرنیزی%20%20مدیر%20عامل%20آترین%20&ved=0ahUKEwiI8r3Znp7aAhVKApoKHXBTAugQMwg1KAIwAg&iact=mrc&uact=8

[24] http://sholehgostar.com/wp-content/uploads/2016/10/گواهی-ثبت-اختراع-رادیاتور-قرنیزی-شعله-گستر.jpg

[25] http://sholehgostar.com

[26] http://sholehgostar.com/tag/رادیاتور-قرنیزی/

[27] https://www.yjc.ir/fa/news/4357785/نسل-جدید-رادیاتورهای-قرنیزی-در-قم-تولید-شد

[28] https://www.atrin.co

[29] https://7407-ir.all.biz

[30] https://www.atrinradiator.ir

[31] https://pinbrand.ir/تاسیسات-مکانیکی-ساختمان/رادیاتور-قرنیزی/نوآوران-صنعت-آترین

[32] https://www.aparat.com/atrinco

[33]https://www.aparat.com/v/GsJdB

[34] https://www.aparat.com/v/yInMf

[35] https://www.aparat.com/v/PUveE

[36] https://www.aparat.com/v/De8ZW

[37] https://www.aparat.com/v/E9sh1?vref=recom

[38] https://www.instagram.com/p/BfNK4GEAeat/?taken-by=atrin_radiator

[39] http://3801atrinco.blogfa.com/?p=2

[40] http://www.atrin.co/فایل-تصویری-مقایسه-نحوه-توزیع-حرارت/

[41] https://www.aparat.com/v/GsJdB

[42] http://www.atrinradiator.ir/portfolio/گواهینامه-ها/

[43] https://tnews.ir/news/18b2106859897.html

[44] https://www.civilica.com/Paper-IAAMM01-IAAMM01_205=بررسی-روش-ساخت-رادیاتور-قرنیزی.html

[45] http://shop.virasabz.org/index.php?route=product/product&product_id=113

[46] [e-mail]

[47] https://www.sakhtosaz.com/Fa/Company/?compid,2089/گروه-صنعتی-آترین.html

[48] http://atrin-rasht.blogfa.com

[49] http://garmayeshkashan.blogfa.com

[50] http://www.atrin-azizi.blogfa.com

[51] https://www.atrinradiator.ir/نمایندگی-رادیاتور-قرنیزی-در-اصفهان/

[52] http://3801atrinco.blogfa.com/?p=2

[53] https://www.atrinradiator.ir/نمایندگی-آمل/

[54] https://www.atrinradiator.ir/نمایندگی‌ها/

[55] http://sholehgostar.com/رادیاتور-قرنیزی-دابل-تین/

[56] http://sholehgostar.com/کاتالوگ-رادیاتور-قرنیزی/

[57] http://sholehgostar.com/افتخارات-شرکت-رادیاتور-قرنیزی/گواهی-ثبت-اختراع-رادیاتور-قرنیزی-شعله/

[58] http://www.dana.ir/news/19657.html/رادیاتور-قرنیزی-گامی-نوین-در-عرصه-گرمایش

[59] https://www.mehrnews.com/news/2054637/شرکت-شعله-گستران-غرب-افروز-تنها-تولید-کننده-رادیاتورهای-قرنیزی

[60] http://www.namasha.com/v/GFwntObK

[61] https://www.aparat.com/v/QdkZm

[62] https://www.aparat.com/v/DPske

[63] https://yabaan.com/رادیاتور%20قرنیزی%20شعله%20گستر%20مدل%20بهتین#

[64] http://www.technonews.ir/fa/Default.aspx?tabid=66&mid=382&ctl=ArticleView&articleId=2321

[65] http://sholehgostar.com/نمایندگی-ها/

[66] http://sholehgostar.com/category/رادیاتور-قرنیزی/page/2/

[67] http://garma24.com

[68] http://garma24.com/2017/12/21/مزایای-رادیاتور-قرنیزی/

[69] http://www.olkaagrin.com/index.php

[70] http://www.tehransazan.com/رادیاتور-قرنیزی-اولکا-آگرین/

[71] http://www.olkaagrin.com/products.php?t=benefits

[72] http://www.tnpoya.com

[73] http://npoya.ir/هزینه-و-قیمت/

[74] http://buildhall.com/قرنیز-پویا-رادیاتور/

[75] https://www.aparat.com/v/3DEke

[76] http://atrina.org/محصولات-آترینا/سیستم-هوارسان-هواساز/89-اخبار/100-گرمایش-محیط-بوسیله-قرنیز-رادیاتور.html

[77] http://atrina.org/تهویه-پارکینگ‌های-سربسته/89-اخبار/100-گرمایش-محیط-بوسیله-قرنیز-رادیاتور.html

[78] http://hoorsunhamin.com

[79] http://hoorsunhamin.com/tag/قیمت-رادیاتور-قرنیزی/

[80] http://www.jst-co.com/radiator.htm

[81] http://visionsazan.com/index.php/%D9%85%D8%AD%D8%B5%D9%88%D9%84%D8%A7%D8%AA/%D8%B1%D8%A7%D8%AF%DB%8C%D8%A7%D8%AA%D9%88%D8%B1-%D9%82%D8%B1%D9%86%DB%8C%D8%B2%DB%8C-%D8%AF%D9%88-%DB%8C%D8%A7-%DA%86%D9%86%D8%AF-%D8%B1%D8%AF%DB%8C%D9%81%D9%87.html

[82] https://www.aparat.com/v/YRVCS

[83] http://dasa-co.com

[84]  www.niksaaz.com telegram:@niksaazenergy instagram:niksaazenergy

[85] https://www.aparat.com/v/clxpH

[86] http://khavaranco.com

[87] http://khavaranco.com/about

[88] https://www.aparat.com/v/LzBSw

[89] https://www.aparat.com/v/LzBSw

[90] http://garmayeshi.com/رادیاتورهای-تزیینی/رادیاتورهای-خاص

[91] http://8tag.ir/news/11634389150830998442-12452425330054289686

[92] http://silver-sun.ir

[93] https://behtam.org/about-corded-radiator/

[94] https://www.aparat.com/v/QXp4w

[95] http://blog.eskano.com/نحوه-عملکرد-و-ساختار-رایاتور-های-قرنیز/

[96] http://ttkgroup.ir/رادیاتور-قرنیزی/

[97] https://buildingplus.ir/product-tag/قیمت-رادیاتور-قرنیزی/

[98] http://damayar.ir/رادیاتور-قرنیزی-2/

[99] http://tasisat.ir/رادیاتور-قرنیزی/34388-رادیاتور-قرنیزی-آترین-مدل-آرامیس-دوبل-ساده.html

[100] https://sezhin.com/item/209

[101] http://faratahvieh.com/k2/item/371-رادیاتور-قرنیزی.html

[102] https://salamsakhteman.com/articles/رادیاتور-قرنیزی

[103] http://astpi.ir/radiators-baseboard/

[104] http://tasisat.shop/news/رادیاتورهای-قرنیزی-2/

[105] https://www.payampress.com/isnews/4979/رادیاتورهای-قرنیزی

[106] https://www.bananews.ir/technology/technology-new/81412-تحولی-اساسی-در-صنعت-تاسیسات-ساختمانی-ب

[107] http://www.dana.ir/news/19657.html/رادیاتور-قرنیزی-گامی-نوین-در-عرصه-گرمایش

[108] https://www.sakhtemoon.com/list/baseboard-radiator/

[109] http://www.barkhatnews.ir/43871

[110] https://www.nosazgostar.com/details/22/مزایا-و-معایب-رادیاتور-قرنیزی

[111] http://arkanarzesh.com/رادیاتور-قرنیزی/

[112] https://www.bespar.net/post/596/رادیاتور-قرنیزی.html

[113] http://tehranpress.com

[114] https://banki.ir/branches-nowruz-96/32108-رادیاتور-قرنیزی

[115] http://defrost.ir/مقایسه-سرعت-گرمایش-رادیاتور-قرنیزی-با/

[116] http://otaq.ir/interior-design-ideas/baseboard-radiator/

[117] https://www.skillema.ir/home/profile/5845/article/3150/preview

[118] https://hamyarnazer.ir/رادیاتور-قرنیزی-چیست؟/

[119] https://www.sazeafzar.com/Products/View/142

[120] http://www.denaadak.com/fa/News/item/اخبار/58/سیستم%20گرمایش%20از%20طریق%20قرنیز%20دیوار

[121] https://www.manishen.com/مانی-پدیا/اجزای-ساختمان/p-f0b11fcd5497548e1f6a568830dc205c-رادیاتور-قرنیزی-چیست؟

[122] http://www.atrina.org/شرکای-تجاری/کلایوت-کلیوت/89-اخبار/100-گرمایش-محیط-بوسیله-قرنیز-رادیاتور.html

[123] http://iranbana.com/blog/1396/08/13/بررسی-انواع-رادیاتور-،رادیاتور-قرنیز/
