مولفه های طراحی و ساخت بیمارستان عملیاتی در دوران دفاع مقدس

منتشر شده در ایثار پرس

دکتر سید جواد هاشمی فشارکی

http://www.isarpress.ir/?p=6082

گروه : ادبیات پایداری / صفحه اول / ویژه

  • شناسه : 6082
  • 25 تیر 1400 - 11:57

در این نوشتار پاسخ به سوالات کار گروه بیمارستان عملیاتی از پروژه مستند سازی مهندسی رزمی دوران دفاع مقدس ارایه شده است .

دکتر سید جواد هاشمی فشارکی

مقدمه :  نخست دعوتنامه ای از سوی سرور عزیزم استاد عطارزاده با محتوای زیر دریافت کردم . پس از آن دکتر سیداحمد مهدی نیا سوالات زیر را ارسال کرده و بنده جواب داده و تقدیم کردم .



سلام علیکم ضمن عرض تبریک میلاد با سعادت حضرت امام رضا علیه السلام پیرو برنامه قرارگاه انتقال تجربیات فرماندهان دفاع مقدس،بخش اول مهندسی رزمی تحت عنوان استحکامات در موارد ذیل در روزهای اول و دوم تیرماه ۱۴۰۰ سه شنبه و چهارشنبه از ساعت ۸. الی ۱۲ در اطاق جلسات دانشگاه برگزار می گردد. لذا مستدعیست نقطه نظرات خود را در موارد مباحث ذیل جمع بندی وارائه فرمایید

۱- استحکامات زیر زمینی

۲- بتن،مصالح و مواد افزودنی

۳- استحکام بخشی سازه ها

۴- تاریخچه و مستندات

۵- انفجارات در سازه های بتنی

۶- استحکامات عملیاتی

۷- بیمارستان عملیاتی

           مجری طرح ، محمدرضا عطارزاده

*********************************

سوالات و جوابها در خصوص بیمارستان عملیاتی

  1. بیمارستان (مراکز درمانی) در حوادث

شرایط احداث بیمارستان عملیاتی بعد از سیل چیست؟

  • مکان استقرار بیمارستان سیل گیر نباشد و با احتمال تداوم سیل ، تاثیر سیل و سیلاب بر بیمارستان وجود نداشته باشد و همچنین دسترسی سیل زدگان به بیمارستان سهل باشد . ودر برابر نزولات جویی نیز از سقف و جداره ها و پنجره ها و.... کاملا  ایزوله باشد. زمین ان گل الود نباشد ویا امکان شن پاشی داشته باشد .در نزدیکترین فاصله نیز امکان فرود بالگرد باشد.





شرایط احداث بیمارستان عملیاتی بعد از زلزله چیست؟

  • مکان استقرار بیمارستان درمعرض خطر ریزش آوار ساختمانهای مجاور نباشد  و در صورت پس لرزه ها از استحکام کافی برخوردار باشد . و همچنین دسترسی زلزله زدگان به بیمارستان سهل باشد.در نزدیکترین فاصله نیز امکان فرود بالگرد باشد.



شرایط احداث بیمارستان عملیاتی در برف و سرما چیست؟

  • درمکان بهمن گیر قرار نداشته باشد . مسیر دسترسی به بیمارستان برف گیر نباشد . ویخ زدگی پیش نیاید . سقف بیمارستان در برابر بار برف زیاد مقاوم باشد . تاسیسات آن دچار یخ زدگی نشود . دارای تاسیسات گرمایشی مناسب باشد . درز بندی منافذ جهت عدم ورود هوای سرد داشته باشد .



شرایط احداث بیمارستان عملیاتی بعد از طوفان چیست؟

  • حتی المقدور درمسیر طوفان قرار نگیرد . امکان سقوط اشیا به بیمارستان نباشد . سازه و اجزای بیمارستان بسیار مستحکم باشد . درب و پنجره ها درزگیر داشته باشد . منافذ تهویه بایستی برعکس جهت طوفان باشد اگر موانع طبیعی بادگیر ( مانند کوه ویادیوار ویا درختان بلند وبادگیر) وجود دارد ،.در پشت آن استقرار یابد  تجهیزات نصبی برروی سقف و جداره ها بایستی کاملا در برابر طوفان مقاوم باشد ف بنحویی که کنده و یا کج نشود.



شرایط احداث بیمارستان عملیاتی بعد از آتش سوزی چیست؟

  • از منطقه خطر دور باشد . در جهت مخالف وزش باد باشد . مکان دسترسی در معرض حریق ودود نباشد. جداره های بیمارستان ضد حریق باشد . منافذ کاملا مسدود باشد . تاسیسات تهویه مطبوع بعلاوه فیلتر تهویه هوا داشته باشد. مکانی برای شست وشوی بیمار داشته باشد .



شرایط احداث بیمارستان عملیاتی در جنگ و بمباران و یا بعد از آن چیست؟

بیمارستان در برابر بمباران هوایی امن باشد . حتی المقدور در شیار باشد . دارای سرباره مناسب باشد . ورودی آن مستقیما به داخل فضا نباشد . دارای پنجره نباشد . نورگیری غیر مستقیم داشته باشد .تهویه مطبوع داشته باشد . مکان آن به منطقه عملیاتی دور نباشد. دسترسی امبولانس داشته باشد .از تجهیزات مقاوم استفاده شود. دارای برق اضطراری و منبع سوخت و اب ذخیره باشد و.....



  1. انواع مراکز درمانی در دفاع مقدس

با توجه به ایمنی بسیار کم چرا از چادر استفاده شد؟

  •  در ابتدای جنگ امکانات کم بود . و همه یگانها دارای چادر زیادی بودند و چون امدادگرداشتند ولی فضا نداشتند؛ یکی دوتا از ان چادرها را بعنوان بهداری استفاده کرده اند.



در چه مکان‌ها و عملیات‌هایی از چادر استفاده شد؟ و با چه جنس‌هایی؟

  • در برخی مکانها که امکانات کم بوده ویا دسترسی سختی داشته باشند، بعنوان پست امداد استفاده شده است.
  • اسکلت لوله ای و چادر بزرنتی و در برخی موارد با روکش نایلن جهت باران



کانکس‌ها با چه الزاماتی مورد استفاده قرار می‌گرفتند؟

  • با استقرار یک تخت و مقداری کمکهای اولیه و قفسه و تجهیزات اولیه دارویی



در صورت ایمن بودن کانکس‌ها آیا قابلیت داشتند که در ادامه جنگ به کار گرفته شوند؟

  • در برخی مناطق بله .
  • وهمچنین با گونی چینی در اطراف و روی سقف آن ؛ میشد انرا مقاوم تر کرد .



مبانی طراحی سوله چه بود؟

  • امکان تامین ان از پشت جبهه و سرعت انتقال و نصب آن بوده است



آیا الزامات طراحی ایمن در ساخت سوله‌ها رعایت می‌شد؟ این الزامات چه بود؟

از چادر وکانکس امن تر ولی ار بیمارستان صحرایی بسیار اسیب پذیر تر بوده است .



از چه نوع پناه‌گاه‌هایی برای مباحث درمانی استفاده می‌شد؟

درمناطق خط مقدم ، از یک سنگر معمولی برای پست امداد

درعقبه بیمارستان های صحرایی (فلزی و یا بتنی ویا...)

در اردوگاههای یگانی یک چادر بعنوان بهداری

درپادگان استقراری در منطقه ، یکی از ساختمانها



سیر تکامل و مراحل طراحی، ساخت و بهره‌برداری از سازه‌های فلزی به عنوان بیمارستان عملیاتی چه گونه بود؟

در اغاز توسط کانتینر و کانکس های اماده بود.

سپس توسط اکیپ های جوشکار سازهای فلزی ساخته شد

سپس سازه فلزی پیش ساخته

بعد سازه های بتن مسلح



سیر تکامل و مراحل طراحی، ساخت و بهره‌برداری از سازه‌های فلزی به عنوان بیمارستان عملیاتی چه گونه بود؟

آیا از بیمارستان‌های عملیاتی سیار در دفاع مقدس استفاده شده بود(هواپیما/ بالگرد، ماشین/ اتوبوس، قایق/ کشتی، قطار/ راه آهن)؟ در  چه عملیات‌هایی؟

  • هواپیما از شهرهی عقبه جبهه به سایر شهرها / بالگرد از منطقه به شهر عقبه ، ماشین امبولانس و وانت معمولی/ اتوبوس بدون صندلی ، قایق / قطار



کاربری و نوع استفاده از این بیمارستان‌ها در چه سطحی بود؟ (امداد، اورژانس، جراحی و ...)

  • در سه مرحله : از خط مقدم به اورژانس از اورژانس به بیمارستان شهر نزدیک از شهر نزدیک جبهه به بیمارستانهای سراسر کشور



در چه مناطقی بیمارستان زیرزمینی احداث شد؟

در مناطقی که قرار بود عملیاتهای بزرگ صورت گیرد .( غرب و جنوب ) ویا میزان مجروحین زیاد بود .



نمونه‌هایی از تغییر کاربری ساختمان‌های مختف را نام ببرید و شرح دهید.

ساختمان های متعارف (معمولی) در پادگان دوکوهه

ساختمان های غیر درمانی در شهرهای جنگی



  1. مدیریت بحران در بیمارستان عملیاتی

تهدیداتی که بیمارستان‌ها با آن روبرو بودند چه بود؟

آسیب‌های بیمارستان عملیاتی چه بود؟

  • تخریب ، موج انفجار و ترکش ناشی از بمباران دشمن به خود سازه و یا تاسیسات آن



  • فرآیند مدیریت بحران

نمونه‌هایی از بحران‌های پیش آمده را ذکر نمایید و راهکارهای اعمال شده را بیان نمایید.

نقش تریاژ در مدیریت بحران چیست؟

 در شرایط بحران که تعداد اسیب دیدگان زیاد باشد ، بیماران  یک بررسی سریع شده و میزان آسیب مورد ارزیابی قرار گرفته وبا اولویت‌دهی به قربانیان یک سانحه ، خدمات پزشکی ارایه میشود .



  1. سازه و مصالح بیمارستان های عملیاتی

طراحان سازه بیمارستان عملیاتی در دفاع مقدس چه کسانی و از کدام دانشگاه‌ها بودند؟ آیا سوابق اجرایی داشتند؟

  • ما جمعی از مهندسان ودانشجویان مهندسی در ستاد سلمان وابسته به قرارگاه خاتم الانبیا واقع در ار هفت اهواز مستقر بودیم و امور اجرایی ونظارت انرا بعهده داشتیم .

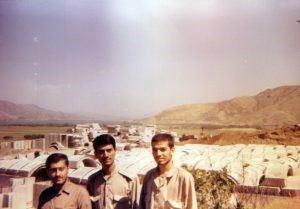

  • ساخت بیمارستان صحرایی مریوان در دفاع مقدس
  • تصویر هنگام بازدید نظارتی از مراحل اجرای نصب قطعات – بهار 1367
  • مهندس علیرضا فروزانفر مهندس سیدجواد هاشمی فشارکی مهندس ....



آیین‌نامه‌های سازه بیمارستان امن چگونه تهیه می‌شد؟

از کدام آیین‌نامه‌ها در طراحی سازه بیمارستان امن استفاده می‌شد؟

استفاده از کدام نوع مصالح در اولویت بود؟ سنتی و بومی یا مصالح روز

  • ازمصالح بومی در نزدیکترین مکان در اولویت بود. .در صورت عدم موجود بودن از دورتر تهیه میشد



آیا مصالح بومی کارایی لازم را داشت؟

  • در برخی مناطق مناسب بود . در بی=سیاری از مموارد مناسب نبود



آیا فضای امن در بیمارستان عملیاتی در نظر گرفته می‌شد؟ با چه مشخصات و الزاماتی؟

  • بخش های حساس (مثل اتاق جراحی) بصورت امن پیش بینی می شد . حتی المقدور در وسط قرار میگرفت ،و بدون هیچ منفذی



پیشنهادات و نکات مهم در رابطه با نحوه اجرای سازه‌های فلزی را ذکر کنید.



پیشنهادات و نکات مهم در رابطه با نحوه اجرای سازه‌های بتنی را ذکر کنید.

  • قطعات ، و اتصالات آن از استحکام کافی برخوردار باشد . اجرای آن سخت نباشد . استقرارش واتصالش برروی زمین مناسب باشد. اب بندی و عایق کاری لازم پیش بینی شود .امکان اتصال تاسیسات برقی و تجهیزات به سازه پیش بینی شود . از بتن مناسب استفاده شود . محل اتصال دربها به سازه پیش بینی شود . محل عبور اب و برق در سازه پیش بینی شود . بستر آن بایستی دارای تحکیم باشد و زمین مسطح باشد . امکان اب گرفتگی در ورودی نداشته باشد



مزایا و معایب سازه‌های فولادی و بتنی از نظر مقاومت در برابر بارهای مرده و زنده و انفجار را نام ببرید.

سازه بتنی رفتار بهتری در برابر انفجار و موج انفجار دارد واز استجکام بیشتری برخودار است . اجرای سازه فلزی راحت تر می باشد و اجرای بتنی بایستی دقیق تر باشد .عایق بندی بتنی در برابر رطوبت بهتر می باشد . برای تجهیزات وتاسیسات بایستی بادقت بیشتری پیش بینی های لازم صورت گیرد .



مزایا و معایب سازه‌های سازه‌های فولادی و بتنی از نظر حمل و نقل و نحوه اجرا را نام ببرید.

قطعات بتنی سنگین تر و سخت تر است . ابعاد قطعات فلزی میتواند کوچکتر باشد و مشکلات ترافیکی کمتری داشته باشد .قطعات بتنی حتما بایستی با جرثقیل گذاشته وبرداشته شود ولی بسیاری از قطعات فلزی میتواند بدون ان صورت گیرد.



  1. طراحی معماری بیمارستان عملیاتی

طراحان معماری بیمارستان عملیاتی در دفاع مقدس چه کسانی بودند؟

  • مهندس چمران- دکتر سوادکوهی فر- دکتر احمد اخلاصی- مهندس باقریان - مهندس ریاحی مهندس کرک ابادی مهندس مظاهریان - و ... بنده در ستاد سلمان اهواز کمک طراح و ناظر بودم



از کدام منابع و استانداردهای طراحی در معماری بیمارستان امن استفاده می‌شد؟

آیا طراحی بر مبنای تجارب شخصی هم انجام می‌شد؟

درجزییات کار و اتصالات و .... از تجربیات نیز بهره گیری میشد .



آیا محوطه‌سازی در بیمارستان عملیاتی مطرح بود؟

جهت دسترسی امبولانس وتجهیزات وپشتیبانیمطرح بودکه چگونه باشد ونیز مشکل دفع باران مطرح بود که چگونه دور شود  .



شرایط محوطه سازی بیمارستان عملیاتی را توضیح دهید.

  • سهولت تردد امبولانس به ورودی بیمارستان ، انتقال وسایل وتجهیزات و خدمات
  • محل پارک خودروها
  • شیب ان از ورودی به سمت خارج محوطه بوده است .
  • وموضوع بمباران احتمالی



چه معیارهایی در تعیین متراژ زیربنای بیمارستان دخیل بوده است؟ (اعلام نیاز بهداری، تعداد گردان‌های عمل کننده، از لحاظ تجربه)

  • بیمارستان در دوسه تیپ( درجه ) بوده است .
  • برمبنای حجم عملیات و حجم نیروهای عمل کننده و میزان احتمال مجروح
  • برمبنای نبود بیمارستان در نزدیکی منطقه عملیاتی
  • مولفه هایی مانند حجم عملیات، پیش بینی نوع آسیب‌های وارده در عملیات، مکان عملیات (کوه، دشت، جنگل، ساحل و ...) و وضعیت اقلیمی منطقه و.....



متراژ قسمت‌های اصلی بیمارستان مانند اورژانس، اتاق‌های عمل، آزمایشگاه، رادیولوژی، ریکاوری و ... چقدر بوده است؟

  • متفاوت بوده است و با رجوع به نقشه های موجود آنها میتوان متراژ فضاها را استخراج نمود .
  •  دانستن متراژ ان در شرایط فعلی اهمیت چندانی برای تجربه اندوزی ندارد.



متراژ قسمت‌های جانبی بیمارستان مانند اداری، نمازخانه، موتورخانه و ... چقدر بوده است؟

  • متفاوت بوده است و با رجوع به نقشه های موجود آنها میتوان متراژ فضاها را استخراج نمود .
  •  دانستن متراژ ان در شرایط فعلی اهمیت چندانی برای تجربه اندوزی ندارد.

آیا پلان بیمارستان عملیاتی با پلان بیمارستان‌های معمولی متفاوت دارد؟

بیمارستان معمولی فضاها وسیع تر و روابط بین فضاها در طبقات نیز قرار دارد . اسانسور بیمار دارد . و تاسیسات وخدمات آن بیشتر است . ولی در بیمارستان عملیاتی با حدافل مساحت مورد نیاز بوده و متراکم تز از بیمارستان معمولی بوده است . در بیمارستان معمولی عمدتا پنجره وحود دارد ولی در بیمارستان عملیاتی وجود ندارد . دربیمارستان عملیاتی امنیت فضاها بسیار حایز اهمیت می باشد .



تفاوت‌ها و شباهت‌های پلان این دو بیمارستان چیست؟

یک طبقه بودن ومتراکم بودن فضاها وسادگی روابط بین فضاها از ویژگی بیماستانهای عملیاتی می باشد.



آیا بیمارستان‌های عملیاتی فرم و نمای ثابتی داشتند؟ و یا اینکه با توجه به نوع جبهه و موقعیت متغییر بودند؟

الگوی سازماندهی فاضاها نزدیک به هم بوده است . ولی متناسب با محیط ، ورودیها و خروجیها متفاوت بوده ست .



مشخصات بازشوهای بیمارستان‌های عملیاتی چه بود؟ و چه الزاماتی داشتند؟

  • بازشو فقط بعنوان درب وجود داشت و بازشو به معنی پنجره و دریچه وجود نداشت .
  • دربهای خارجی وظیفه ضد موج بودن و ضد انتقال آلودگی را بعهده داشت . ودرضمن مانع تبادل هوای گرم وسرد فی مابین داخل و خارج محیط بوده است.



آیا به غیراز مبلمان و تجهیزات پزشکی، اهمیت معماری داخلی مد نظر بوده است؟

  • چگونگی نصب تجهیزات ، چگونگی دربها ، نصب روشنایی ، رنگ جداره ها ، کف سازی ، کف شوی و...



تعداد ورودی و خروجی‌ها و الزامات آن‌ها چگونه بوده است؟

  • حداقل یک ورودی برای اورژانس ، یک خروجی، یک ورودی برای پشتیبانی و یک ورودی برای تاسیسات ، داشته ودر برخی موارد براساس ضرورت بیشتر نیز میشده است .
  • اجتناب از ورود مستقیم به راهروی اصلی و یا فضاهای با اهمیت به جهت عدم انتقال موج



روش‌های سازماندهی فضاها در بیمارستان عملیاتی چگونه بود(خطی، شعاعی، مجموعه‌ای و شبکه‌ای)؟

بیشتر از کدام نوع سازماندهی استفاده می‌شد؟

  • سازماندهی فضاها در بیمارستان صحرایی اغلب به صورت شطرنجی بوده است .



  1. تأسیسات بیمارستان عملیاتی
  • تأسیسات مکانیکی و الکتریکی: تهویه و تصفیه، سامانه آبرسانی، سامانه فاضلاب، سامانه برق و روشنایی

نحوه راه‌اندازی و نگهداری تأسیسات فوق با توجه به شرایط عملیاتی منطقه چگونه بوده است؟

  • تأسیسات مکانیکی دارای موتورخانه بوده است
  • پیش بینی تهویه هوا و تصفیه صورت گرفته بود
  • تاسیسات برقی با موتور برق دیزلی و بصورت متمرکز بود وبصورت شبانه روزی کار میکرد.
  • سامانه برق و روشنایی بصورت برق اضطراری درنظر گرفته میشد
  •  دارای مخزن اب و سامانه آبرسانی برای بخش های ضروری بود
  • دارای سامانه فاضلاب برای بخش های ضروری وسپتیک فاضلاب بود



  • تهویه و فیلتراسیون

آیا از تهویه و فیلتراسیون در بیمارستان عملیاتی استفاده می‌شد؟ در کدام بیمارستان‌ها و با چه مشخصاتی؟

  • برای بیمارستانهایی که کاملا مجهز بودند از فیلتراسیون و تهویه هوا استفاده شد. مانند بیمارستان فاطمه الزهرا ع
  • اتاق رفع آلودگی

آیا از اتاق رفع آلودگی در بیمارستان عملیاتی استفاده می‌شد؟ در کدام بیمارستان‌ها و با چه مشخصاتی؟

در طرح حمام های ضد شیمیایی اتاق رفع الودگی شیمیایی پیش بینی شده بود

  • اتاق هوابند

آیا از اتاق هوابند در بیمارستان عملیاتی استفاده می‌شد؟ در کدام بیمارستان‌ها و با چه مشخصاتی؟

  • سامانه آبرسانی

پیشنهادات و نکاتی که باید در طرح و اجرای شبکه آبرسانی در نظر گرفته شود را ذکر کنید؟

درصورت امکان مخزن اب بر روی ارتفاع قرار داشته باشد ف تا درصورت قطع برق بصورت ثقلی امکان ابرسانی میسر باشد.



  • سامانه فاضلاب

پیشنهادات و نکاتی که باید در طرح و اجرای شبکه فاضلاب در نظر گرفته شود را ذکر کنید؟

  • سامانه برق و روشنایی

پیشنهادات و نکاتی که باید در سامانه برق و روشنایی در نظر گرفته شود را ذکر کنید؟

موتور مولد در فاصله با بیمارستان باشد و بصورت فضای امن پیش بینی شود

از گیرنده خورشیدی استفاده شود

از لامپ های برق اضطراری منفرد نیز استفاده شود

اطاق تاسیسات در فاصله با بیمارستان باشد و بصورت فضای امن پیش بینی شود



  1. پدافند غیرعامل بیمارستان عملیاتی

ملاحظات کلی پدافند غیرعامل در طراحی بیمارستان صحرایی چیست؟

  • در مقوله مکانیابی
  • دور بودن از مناطق پر خطر ( بخصوص دور بودن از آتش توپخانه دشمن) و سهل نبودن بمباران هوایی آنجا
  • حدالمقدر در شیار باشد
  • نوع زمین و خاک آن سست نباشد
  • نزدیک بودن به منطقه عملیاتی و کوتاه شدن مسیر انتقال مجروحین
  • سهولت دسترسی به عقبه جهت انتقال سریع مجروحین به عقب
  • و....



الزامات و ملاحظات مکان‌یابی که در بیمارستان عملیاتی رعایت می‌شده است را شرح دهید.

  • استتار

الزامات و ملاحظات استتار که در بیمارستان عملیاتی رعایت می‌شده است را شرح دهید.

  • کار ویژه ای انجام نمیشد



  • اختفاء

الزامات و ملاحظات اختفاء که در بیمارستان عملیاتی رعایت می‌شده است را شرح دهید.

  • در مناطقی که میسر بود در شیار درنظر گرفته میشد
  • برروی سازه خاکریزی میشد



  • پراکندگی

الزامات و ملاحظات پراکندگی که در بیمارستان عملیاتی رعایت می‌‌شده است را شرح دهید.

  • بنظرم نمی رسه که کار ویژه ای انجام شده باشد.



  • فریب

الزامات و ملاحظات فریب که در بیمارستان عملیاتی رعایت می‌شده است را شرح دهید.

  • کار ویژه ای انجام نمیشد



  • مقاوم سازی و استحکامات

الزامات و ملاحظات مقاوم سازی و استحکامات که در بیمارستان عملیاتی رعایت می‌شده است را شرح دهید.

  • از بتن مسلح با ضخامت مناسب در برابر بمباران معمولی استفاده میشد.



  • مرمت پذیری

الزامات و ملاحظات مرمت پذیری که در بیمارستان عملیاتی رعایت می‌شده است را شرح دهید.

  • کار ویژه ای انجام نمیشد.



  • جابجایی و تحرک‌پذیری

الزامات و ملاحظات جابجایی و تحرک‌پذیری که در بیمارستان عملیاتی رعایت می‌شده است را شرح دهید.

  • درخصوص استقراربیمارستانهای صحرایی دفاع مقدس بصورت ثابت منظور میشد و موضوع تحرک پذیری مد نظر نبود.





  • دسترسی‌ها

الزامات و ملاحظات دسترسی‌های بیمارستان عملیاتی که رعایت می‌شده است را شرح دهید.

  • دسترسی سهل از منطقه عملیاتی به بیمارستان



  1. مسائل و مشکلات بیمارستان عملیاتی
  • آسیب شناسی سازه‌ای و معماری
  • نشست بستر طرح براثر وزن زیاد قطعات بتنی
  • مشکل چفت شدن قطعات بتنی و مشکل اتصالات قطعات بتنی
  • همباد نشدن دقیق قطعات بتنی
  • نشست برخی قطعات
  • مشکل عایق رطوبتی وورود رطوبت



آسیب‌هایی که ناشی از ضعف در سازه و طراحی معماری بودند را همراه با راهکارهای اجرا شده توضیح دهید.

  • مسائل معماری

چند نمونه از مشکلات و مسائلی که در طراحی و اجرای معماری بیمارستان‌های عملیاتی دفاع مقدس پیش آمده است را همراه با جزئیات شرح دهید.

  • نیازمندیهای فضایی زیاد بود ولی بایستی در حداقل مساحت پیش بینی میشد تا حجم ان کمتر و نیز مدت و هزینه ساخت ان کمتر شود.
  • سلولار بودن قعات سبب محدودیت در تناسب اختصاص فضاها براساس نیاز میگردید ، یعنی ممکن بود فضایی مقداری بزرگرت از نیاز و فضایی کوچکتر از نیاز واقعی باشد.
  • جزییات اجرایی اتصالات قطعات و درز بندی بین قطعات



مسائل اولیه منطقه و تجهیز محوطه سایت بیمارستان چه بود؟(مشکلات مربوط به سایت)

  • انتقال تجیزات سنگین بداخل
  • مشکل نصب به دیوار ویا سقف
  • مشکل تامین ابعاد وسیع در پیرامون آن



مشکلات مربوط به ورودی ها را نام ببرید.

  • مشکل انتقال موج بداخل بعلت بزرگی ورودی
  • اشکار بودن ورودی در برابر شناسایی توسط دشمن وغیر قابل استتار کردن آن



مشکلات مربوط به سازماندهی فضاها را نام ببرید.

  • مشکل روابط برخی فضاها بایکدیگر



  • مسائل سازه‌های

چند نمونه از مشکلات و مسائلی که در طراحی و اجرای سازه‌های بیمارستان‌های عملیاتی دفاع مقدس پیش آمده است را همراه با جزئیات شرح دهید.

مشکلات عمده سازه‌های بتنی را نام ببرید.

  • مشکلات چفت شدن قعات بتنی بایکدیگر و هم باد شدن آنها بود . هم در کف کمی بالا و پایین میشد و هم در امتداد دیوار و سقف کمی اختلاف ایجاد میشد و هم درز بندی هم مشکل میشد.
  • مشکل اجرای تقاطع سه راه و یا چهارراه ها
  • سنگینی قطعات در حمل و جابجایی مشکل قابل توجهی بود.



مشکلات عمده سازه‌های فولادی را نام ببرید.

  • مشکل اتصال قعات بیکدیگر وچفت شدن بایکدیگر مهمترین مشکل آن بود.
  • مشکل عایق بندی روی آنها ، که بعلت ناهمواری سطح رویی و نیز امکان پاره کردن عایق وجود داشت
  • مشکل شکم دادن ورقهای رویین ف براثر فشار خاک سرباره ( تردید دارم )



  • مسائل تأسیساتی

مشکلات عمده مربوط به تهویه و تصفیه را نام ببرید.

  • ناکافی بودن تهویه و خرابی آن



مشکلات عمده مربوط به سامانه آبرسانی را نام ببرید.

  • تمام شدن خیره اب مخزن



مشکلات عمده مربوط به سامانه فاضلاب را نام ببرید.

  • گرفتگی فاضلاب ، نامناسب بودن شیب آن ، ترکیدگی لوله ها



مشکلات عمده مربوط به سامانه برق و روشنایی را نام ببرید.

چند نمونه از مشکلات و مسائلی که در طراحی و اجرای تأسیسات بیمارستان‌های عملیاتی دفاع مقدس پیش آمده است را همراه با جزئیات شرح دهید.

  • مسائل خاکریزی و خاکبرداری

مشکلات عمده مسائل خاکریزی و خاکبرداری را نام ببرید.

چند نمونه از مشکلات و مسائلی که در خاکریزی و خاکبرداری جهت اجرای بیمارستان‌های عملیاتی دفاع مقدس پیش آمده است را همراه با جزئیات شرح دهید.

  • مشکل شیب بندی سطح زیرین که بایستی انجام میشد و نحوه کنترل آن مشکل بود.



نمونه اشکالاتی که در انتخاب نادرست محل بیمارستان عملیاتی پیش آمده را توضیح دهید.

  • مشکلات عایق‌کاری

مشکلات ناشی از نشت آب از کف را با ذکر نمونه‌های موردی و دلایل آن توضیح دهید.

عمده دستورالعمل‌ها و پیشنهادات لام جهت جلوگیری از نشت آب چه بود؟

  • نشت اب از سقف و جداره ها سبب ایجاد رطوبت میگردید.
  • درمناطقی که بارندگی زیاد بود ، نشی اب از کف نیز بوجود می آمد



  • مشکلات حمل و نقل

مشکلات حمل و نقل مصالح با توجه به نوع سازه و معماری بیمارستان چه بود؟

  • نمی دانم



**لطفاً پیشنهادات و نکاتی را که باید در طراحی بیمارستان عملیاتی درنظر گرفت را بیان بفرمایید.**

  • از مصالح نوین و بخصوص بتن های با مقاومت بالا استفاده شود و اینکه ضخامت قطعات بتنی کمتر و در نتیجه وزن آن کمترشود .
  •  اشکالاتی که در بالا گفته شد ، رفع شود.
  • بصورت کاملا زیر زمینی باشد و ویا در داخل کوه طراحی شود.
  • دومنظوره باشد و قابل استفاده برای شرایط صلح هم باشد .
  • برنامه فیزیکی فضاهای مورد نیاز براساس نیازهای بیمارستانی امروز باشد .
  • دارای فیلتراسیون هوا باشد.
  • در چنین تیپ و در چندین درجه درمانی طراحی شود .

موفق باشید

باکمال احترام

7 تیر 1400

سید جواد هاشمی فشارکی



http://www.isarpress.ir/?p=6082

مولفه های طراحی و ساخت بیمارستان عملیاتی در دوران دفاع مقدس



http://www.isarpress.ir/1400/04/25/%d9%85%d9%88%d9%84%d9%81%d9%87-%d9%87%d8%a7%db%8c-%d8%b7%d8%b1%d8%a7%d8%ad%db%8c-%d9%88-%d8%b3%d8%a7%d8%ae%d8%aa-%d8%a8%db%8c%d9%85%d8%a7%d8%b1%d8%b3%d8%aa%d8%a7%d9%86-%d8%b9%d9%85%d9%84%db%8c%d8%a7/



http://javadfesharaki.blog.ir/1400/04/25/%D9%85%D9%88%D9%84%D9%81%D9%87-%D9%87%D8%A7%DB%8C-%D8%B7%D8%B1%D8%A7%D8%AD%DB%8C-%D9%88-%D8%B3%D8%A7%D8%AE%D8%AA-%D8%A8%DB%8C%D9%85%D8%A7%D8%B1%D8%B3%D8%AA%D8%A7%D9%86-%D8%B9%D9%85%D9%84%DB%8C%D8%A7%D8%AA%DB%8C-%D8%AF%D8%B1-%D8%AF%D9%88%D8%B1%D8%A7%D9%86-%D8%AF%D9%81%D8%A7%D8%B9-%D9%85%D9%82%D8%AF%D8%B3



برچسبها : دکتر سید جواد هاشمی فشارکی /  مهندس سید جواد هاشمی فشارکی /  دکتر هاشمی فشارکی / دکتر فشارکی / مهندس معمار/ آرشیتکت / طراح / استاد فشارکی / آیت الله فشارکی / حجت الاسلام فشارکی / پزشک / مطب / سیدجواد هاشمی کارگردان ، بازیگر هنرپیشه سینما و تلویزیون صدا و سیما و تاتر / کتاب / پدافند / دانشجو / دانشگاه /

Dr. Seyed Javad Hashemi Fesharaki / Dr Hashemi Fesharaki / Dr Fesharaki / Architect
